تمرير كابلات مكتب الألعاب باستخدام الصواني والمشابك

لتمرير كابلات مكتب الألعاب بطريقة قابلة للصيانة، حدّد نقاط البداية والنهاية والمسار أولًا، ثم استخدم صينية الكابلات للمسار الرئيسي والمشابك عند الانحناءات والانتقالات والمخارج. اترك ارتخاءً كافيًا للأجزاء المتحركة من دون شدّ على الموصلات، واجمع الفائض بأربطة قابلة لإعادة الاستخدام، ثم اختبر الحركة والوصول والثبات قبل إنهاء التركيب.

تختلف مواضع الدعم ومقدار الارتخاء باختلاف هندسة المكتب وطول الكابلات وحركة الأجهزة؛ لذلك اختبر المسار على التجهيز الفعلي واتبع حدود التحميل والتحضير والانحناء التي تحددها مكوّناتك وكابلاتك.

جدول المحتويات⌄

تحديد الأجهزة ومسارات الكابلات والحركة قبل التركيب

حدّد كل اتصال جهاز ووجهة كابل ومسار كابل قبل تركيب أي دعامات.

تعامل مع الحاسوب أو وحدة التحكم والشاشة ومصدر الطاقة والملحقات الموصولة كنقاط نهاية ثابتة تبقى مواضعها ثابتة، بينما تُعد معدات مثل ذراع الشاشة القابل للتعديل أجهزة متحركة تغيّر حركتها قيد التمرير.

وهذا يفصل نقاط النهاية الثابتة عن الوصلات التي تحتاج إلى سماح بالحركة.

افحص لكل كابل ما إذا كان طوله يستطيع متابعة المسار المقصود من نقطة دخوله إلى نقطة خروجه دون أن يصبح مشدودًا.

تحدد المساحة المتاحة أسفل المكتب وسطح التثبيت المتاح أي أجزاء من مسار الكابل يمكن أن تستوعب موضع دعامة، لذا يجب تقييم المساحة الصالحة وفق هندسة المكتب الفعلية لا وفق مسافة ثابتة.

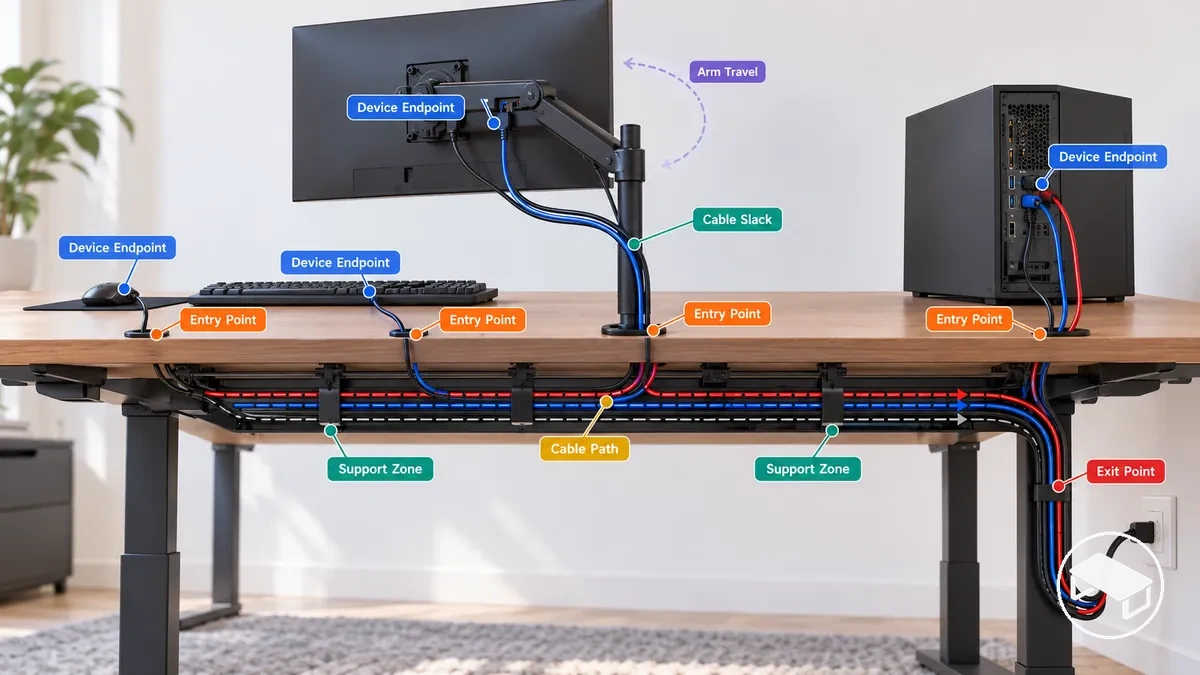

وينبغي أن يُظهر المخطط المحدد نقاط نهاية الأجهزة ونقاط الدخول والخروج والمسار أسفل المكتب ومناطق الدعم المتاحة وحركة ذراع الشاشة قبل التركيب.

• وصلات الأجهزة: حدّد كل جهاز موصول والوصلة التي تشكل نقطة بداية الكابل؛ ويحدد موضعها المكان الذي يدخل فيه ذلك الكابل إلى المسار المخطط.
• وجهات الكابلات: حدّد وجهة كل كابل طاقة وكابل شاشة وكابل ملحقات بحيث ينتهي مسار كل كابل عند نقطة خروج معروفة.
• طول الكابل: تحقق من أن كل كابل يستطيع متابعة المسار المقصود أسفل المكتب بين نقطتي نهايته مع الاحتفاظ بأي ارتخاء تحتاجه الأجهزة الموصولة للحركة؛ وإذا أصبح مشدودًا، عدّل المسار أو استخدم كابلًا بطول مناسب قبل تثبيت الدعامات.
• نقاط الدخول والخروج: حدّد المكان الذي يدخل فيه كل كابل ويخرج من المسار أسفل المكتب بحيث يتبع المسار المخطط مواضع التوصيل الفعلية.
• المساحة أسفل المكتب: حدّد المناطق التي تقيّد فيها هيكل المكتب أو الأدراج أو أدوات التحكم أو غيرها من الأجزاء الثابتة المسار المتاح؛ وحيث لا تستطيع الدعامة المقصودة شغل المساحة المتاحة، انقل موضع تلك الدعامة إلى جزء آخر صالح من المسار.
• مواضع الدعامات: حدّد المواضع على مسار الكابل المخطط التي تتوافق فيها هندسة المكتب والمساحة المتاحة وسطح التثبيت مع طريقة الدعم المقصودة.
• حركة ذراع الشاشة: تتبّع كابل الشاشة عبر منطقة الحركة المقصودة للذراع ووفّر ارتخاءً كافيًا في الكابل لتلك الحركة؛ وإذا أدت الحركة إلى شدّ الكابل أو إجهاد الموصل، فزد الارتخاء المتاح أو عدّل نقطة الانتقال إلى المسار الثابت.

على سبيل المثال، قد تؤدي إبعاد ذراع الشاشة القابل للتعديل عن موضعه الأولي إلى إطالة مسار الكابل بين وصلة الشاشة وأول نقطة ثابتة أسفل المكتب.

وإذا أصبح الكابل مشدودًا أثناء حركة ذراع الشاشة المقصودة، فإن المسار المخطط يحتاج إلى مزيد من الارتخاء أو نقطة انتقال مختلفة؛ وإذا بقي حرًّا خلال تلك الحركة، فيمكن أن ينتقل إلى المسار الثابت أسفل المكتب دون أن يبقى مشدودًا.

تركيب صينية الكابلات والمشابك على المسار المخطط

ركّب صينية الكابلات ومشابك الكابلات عند نقاط دعم تتبع المسار المخطط بدل نقل مسار الكابل ليلائم مواضع تثبيت مريحة.

يجب أن تتوافق طريقة التثبيت مع سطح المكتب أو حافته المتاحة، بينما يحتاج كل موضع تثبيت إلى مساحة كافية ووصول يمكّن الدعامة من الالتصاق كما هو مقصود.

تحقق من كل موضع قبل التثبيت، ثم أكمل تحضير السطح الذي تتطلبه طريقة التثبيت المختارة.

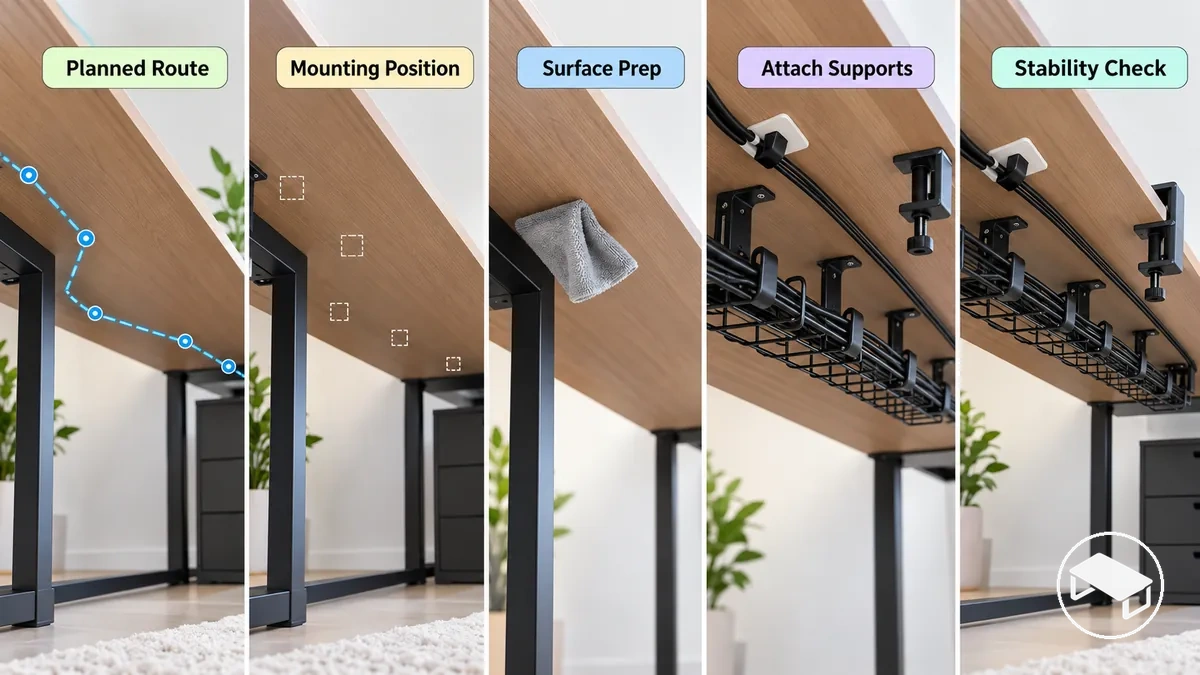

حوّل المسار المخطط إلى نقاط دعم مثبتة بالتتابع: تحقق من المواضع، وحضّر مناطق التثبيت، وثبّت الدعامات، ونفّذ فحص ثبات أوليًا.

بالنسبة إلى التثبيت اللاصق، حضّر سطح التلامس وفق تعليمات الشركة المصنّعة للمثبّت؛ وبالنسبة إلى الدعامة ذات المشبك، تحقق من أن حافة المكتب والمساحة المتاحة تناسبان آلية تثبيتها.

1. تحقق من المسار المخطط: حدّد مواضع التثبيت اللازمة لصينية الكابلات ومشابك الكابلات على طول المسار المحدد. ينجح الموضع في هذا الفحص عندما تستطيع الدعامة المقصودة شغل ذلك المكان دون تغيير المسار المطلوب أو إعاقة الوصول اللازم.
2. افحص حالة التثبيت: افحص السطح السفلي المعني أو حافة المكتب وفق طريقة التثبيت المختارة. يتطلب التثبيت اللاصق منطقة تلامس تلبي متطلبات السطح المذكورة له، بينما تتطلب الدعامة بمشبك حافة ومساحة متاحتين تتوافقان مع هندسة تثبيتها؛ وأعد تقييم الموضع إذا لم تتحقق تلك الشروط.
3. حضّر منطقة التثبيت: أكمل تحضير السطح المحدد للدعامة المختارة قبل التثبيت. تابع عندما تستوفي منطقة التلامس أو الشبك التحضير وشروط السطح المذكورة لتلك الطريقة من التثبيت.
4. ثبّت الدعامات: ركّب دعامات صينية الكابلات ومشابك الكابلات عند نقاطها المؤكدة باستخدام طريقة تثبيتها المقصودة. وإذا تعذّر على دعامة أن تستقر أو تُثبَّت كما هو مقصود، فأعد تقييم موضع التثبيت أو طريقته بدل تغيير مسار الكابل المخطط حولها.
5. افحص الثبات والوصول: نفّذ فحص الثبات الأولي المحدد للدعامة المثبتة وتأكد من بقائها مستقرة في موضع تثبيتها. ينبغي أن تترك الدعامة مسار الكابلات المخطط والوصول المطلوب دون إعاقة؛ وتبقى قدرة التحميل خاصة بأدوات التثبيت وسطح المكتب وحالة التركيب وأي حدود معمول بها من الشركة المصنعة.

بعد التثبيت، افحص صينية الكابلات ومشابك الكابلات للتأكد من ثباتها الأولي وتحقق من بقاء الدعامات في متناول اليد لوضع الكابلات أو تعديلها.

وإذا تحرّكت دعامة، أو لم تستقر كما هو مقصود، أو أعاقت مساحة الوصول المطلوبة، فأعد تقييم موضع التثبيت أو طريقته قبل المتابعة.

ويكون التركيب جاهزًا لمرحلة التمرير التالية عندما تبقى الدعامات ثابتة في فحصها الأولي ومتّبعة للمسار المخطط.

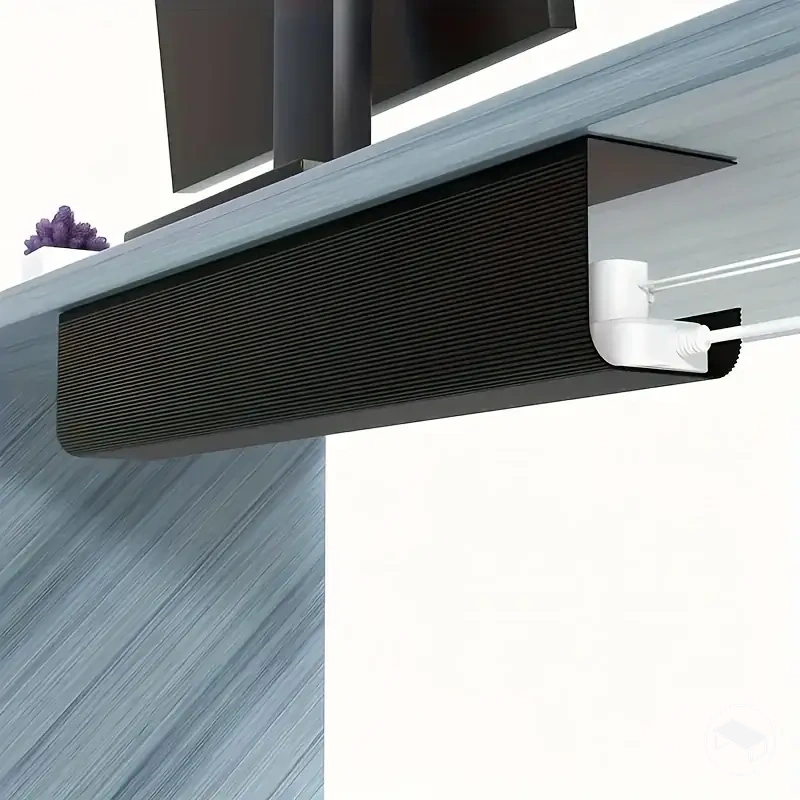

تحديد موضع صينية أسفل المكتب على طول مسار الكابلات الرئيسي

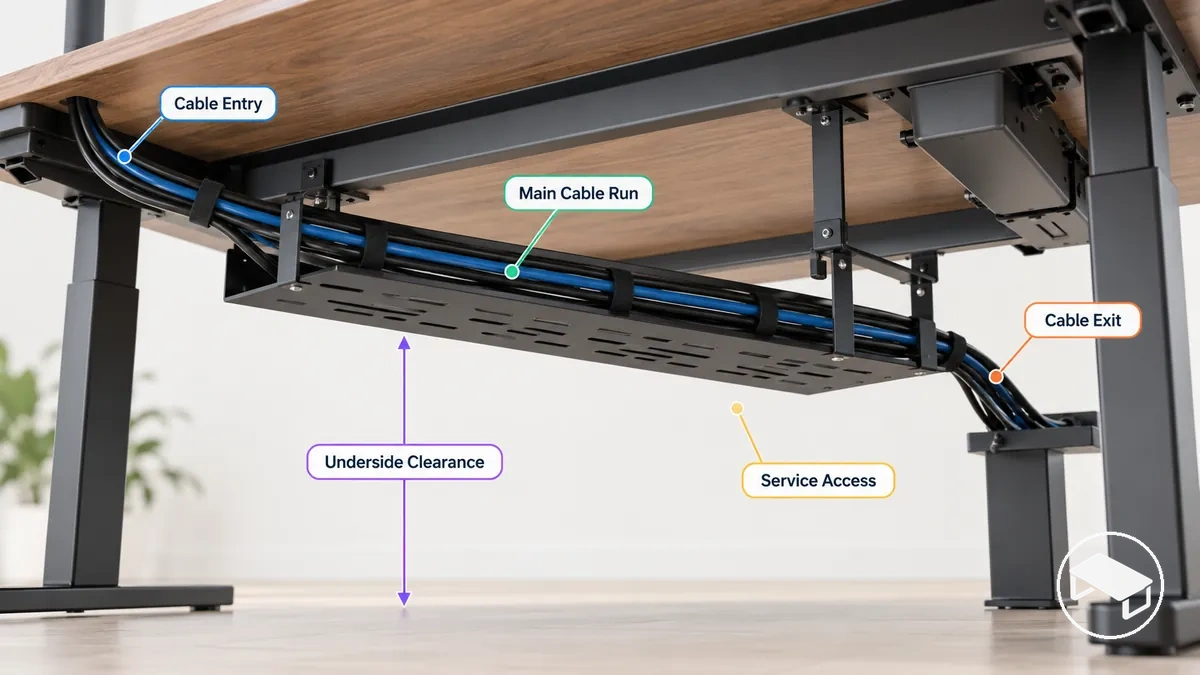

حدّد موضع صينية أسفل المكتب بحيث تتحاذى مع مسار الكابلات الرئيسي مع إبقاء مساحة صالحة لدخول الكابل وخروجه والوصول للصيانة.

ينبغي أن يتيح موضع الصينية لحزمة الكابلات الدخول والمرور والخروج عبر الصينية على طول المسار المخطط دون إعادة توجيهها حول عوائق يمكن تجنّبها، بينما يجب أن تكون المساحة أسفل المكتب كافية للصينية والكابلات والوصول المطلوب حول بنية المكتب الفعلية.

وضع مشابك الكابلات عند الانحناءات والانتقالات ومخارج الكابلات

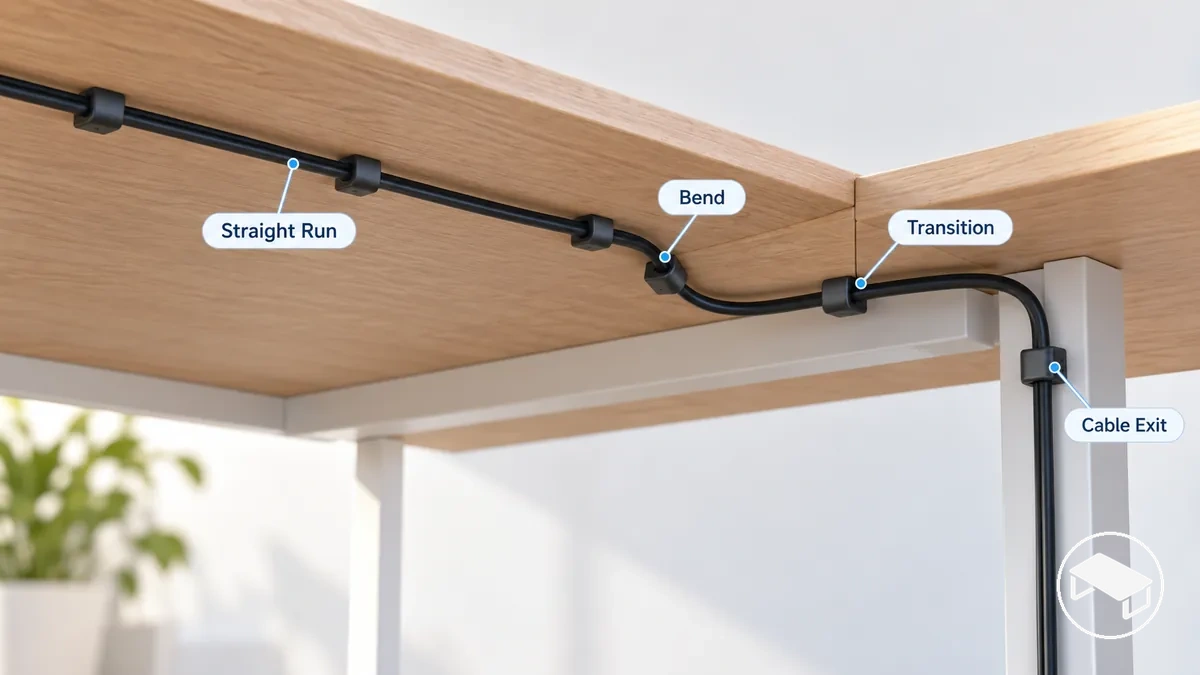

ضع مشابك الكابلات عند نقاط التحكم الوظيفية حيث يغيّر مسار الكابل اتجاهه عند انحناء، أو ينتقل بين سطحين، أو يصل إلى مخرج كابل.

عند هذه النقاط، يوفّر المشبك تثبيتًا يوجّه الكابل على الاتجاه المقصود؛ وعلى النقيض، يمكن لمسار مستقيم بسلوك كابل مستقر أن يستخدم نقاط دعم أقل لأن شكل مساره يتطلب تحكمًا اتجاهيًا أقل.

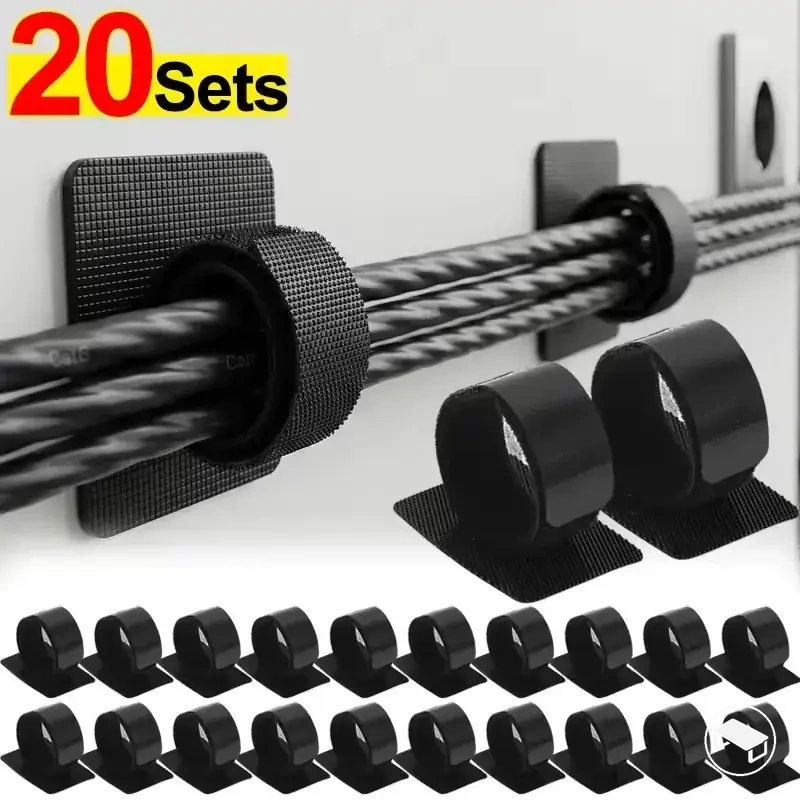

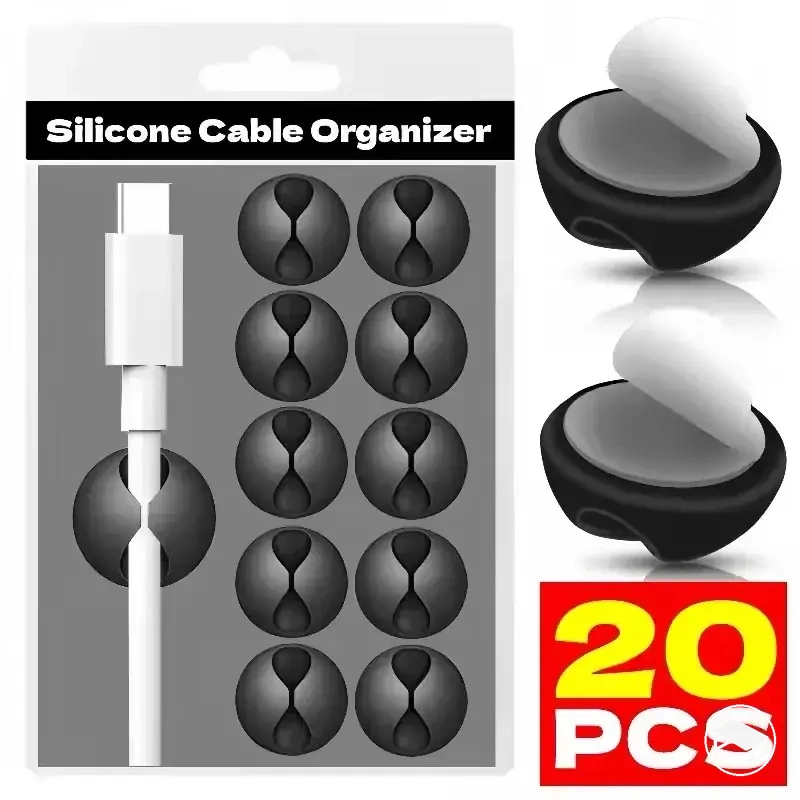

استخدام مثبتات بمشبك أو لاصقة لتمرير الكابلات دون ثقب

يمكن أن يستخدم التمرير دون ثقب دعامة بمشبك أو مثبتًا لاصقًا عندما تلائم هندسة المكتب وحالة التثبيت وحمل الكابلات المتوقع واحتياجات الإزالة تلك الطريقة.

هذا الاختيار يخص ملاءمة التثبيت الأولية؛ أما انفصال التثبيت اللاصق لاحقًا فيُعالج بفحص السطح والتحضير والحمل وفق تعليمات المنتج.

تمرير الكابلات وتجميعها وتثبيتها أسفل المكتب

مرّر الكابلات أسفل المكتب عبر صينية الكابلات ومشابك الكابلات المثبتة بحيث يتبع كل مسار وجهة كابله مع بقائه سهل الوصول وقابلًا للصيانة.

ينبغي أن يستوعب مسار الكابل انحناءاته ونقاط وصوله المطلوبة دون إعادة توجيه المسار لمجرد أن تبدو الحزمة موحّدة.

حدّد كل مسار فردي انطلاقًا من وجهته قبل تشكيل حزمة الكابلات.

اعمل من المسارات الفردية نحو حزم يمكن التعامل معها، واجمع الكابلات التي تشترك في مسار عملي أو وجهة بدل تجميعها حسب المظهر وحده.

وحيث تحتاج الكابلات إلى حركة مختلفة أو وصول مختلف للصيانة، أبقِ تمريرها مستقلًا بما يكفي للحفاظ على تلك المتطلبات قبل استخدام الأربطة القابلة لإعادة الاستخدام.

1. مرّر كل كابل إلى وجهته: اتبع مسار الدعم المثبت عبر صينية الكابلات أو مشابك الكابلات، وتحقق من أن المسار يصل إلى وجهة كابله مع بقاء انحناءاته ونقاط وصوله المطلوبة صالحة للاستخدام.
2. حدّد مسارات الكابلات المشتركة: اجمع المسارات التي تتبع المسار العملي نفسه أو الوجهة نفسها، لكن أبقِ أي مسار منفصلًا عندما يتعارض ضمه إلى المجموعة مع حركته المطلوبة أو وصوله للصيانة.
3. شكّل حزم كابلات يمكن التعامل معها: اجمع المسارات المتوافقة على طول مسارها المشترك، وتحقق من بقاء الكابلات الفردية قابلة للتحديد والوصول حيث تحتاج إلى الفصل أو تغيير الاتجاه.
4. ثبّت الحزمة بأربطة قابلة لإعادة الاستخدام: احتفظ بالكابلات المجمّعة على طول المسار المدعوم بحيث تبقى حزمة الكابلات عملية لإعادة فتحها عند التغييرات أو الصيانة.
5. احتواء الكابل الزائد: ضع الكابل الزائد داخل جزء مدعوم مناسب من المسار يبقى فيه قابلًا للصيانة دون إعاقة الوصول أو الانحناءات المطلوبة أو حركة الكابل.

بعد تثبيت حزمة الكابلات، تحقق من بقاء الكابل الزائد محتوى دون إعاقة الوصلات أو نقاط الوصول اللازمة للصيانة.

وينبغي أن تحتفظ الكابلات التي تحتاج إلى حركة بسماح الحركة المحدد لمسارها، بينما ينبغي أن تترك الأربطة القابلة لإعادة الاستخدام الحزمة عملية لإعادة فتحها عندما يحتاج كابل إلى صيانة أو استبدال.

وتكتمل مرحلة التمرير عندما تبقى المسارات المدعومة سهلة الوصول وقابلة للصيانة وقادرة على استيعاب حركتها المطلوبة.

تمرير كابلات طاقة الشاشة وكابل العرض وكابلات الملحقات في مسارات قابلة للصيانة

مرّر كابل طاقة الشاشة وكابل العرض وكل كابل ملحقات بحيث تتبع مسارًا منظمًا مع بقائها قابلة للتحديد والوصول لإعادة التوصيل أو تغيير الأجهزة.

قبل إنهاء المسار، تأكد من بقاء كل كابل قابلًا للتحديد ومن إمكانية الوصول إلى الوصلات التي يُرجّح صيانتها دون تفكيك مسارات غير ذات صلة.

ترك ارتخاء للحركة من أجل أذرع الشاشة القابلة للتعديل

حدّد ارتخاء كابل ذراع الشاشة انطلاقًا من حركتها الفعلية ومسار الكابل، لا من طول ثابت.

حلقة الارتخاء للصيانة هي الجزء الإضافي من الكابل الذي يسمح له بمتابعة الذراع عبر مدى حركتها المقصود من دون شدّ.

تجميع الكابل الزائد دون فرط في الشد

ثبّت فقط الكابل الزائد الذي يمكن أن يشكّل حزمة كابلات مضبوطة دون انحناءات حادة أو ضغط يضر بالعازل أو شدّ على الموصل أو فقدان للحركة المطلوبة.

وقبل الإنهاء، تحقق من بقاء الكابل الزائد محتوى مع إمكانية الوصول إلى كل وصلة مطلوبة أو استبدالها دون تفكيك مسارات غير ذات صلة.

تجنّب الأخطاء الشائعة في تمرير كابلات المكتب

من الأخطاء الشائعة في تمرير الكابلات تخطّي التخطيط أو تثبيت الكابلات بطرق تقلّل الحركة المطلوبة ووصول الصيانة.

فالشدّ المفرط والحشو الزائد وعدم مراعاة طول الكابل قد تجعل مسارًا صالحًا في الأصل أصعب في الحركة أو الوصول أو التغيير.

تعامل مع هذه الأخطاء كنقاط وقاية تُصحَّح أثناء التمرير لا كتشخيص لعطل لاحق في العتاد.

تربط الأخطاء المتكررة الواردة في الجدول كل خيار من خيارات التمرير بنتيجة محتملة وتصحيح متناسب معها.

والهدف هو الحفاظ على تخطيط الكابلات المخطط والحركة المطلوبة وقابلية الصيانة دون تكرار عملية التمرير كاملة.

الخطأ	النتيجة المحتملة	التصحيح
تخطّي تخطيط المسار قبل تثبيت الكابلات	قد يتعارض تخطيط الكابلات مع وجهات الأجهزة أو مواضع الدعم المتاحة أو الحركة المطلوبة.	تحقق من المسار وطول الكابل ونقاط النهاية ومتطلبات الحركة قبل تثبيت الدعامات أو الحزم في مواضعها.
الشدّ المفرط لأربطة الكابلات أو الحزم	قد تتكوّن في حزمة الكابلات انحناءات حادة أو إجهاد على الموصل أو حركة مقيّدة حيث يلزم الارتخاء.	احتفظ بالحزمة بقوة تكفي لضبط المسار فقط، باستخدام أربطة قابلة لإعادة الاستخدام حيث يلزم إعادة الفتح أو التعديل.
ازدحام صينية الكابلات	قد يقلل الاكتظاظ وصول الصيانة ويجعل تحديد الكابلات الفردية أو إزالتها أو إعادة تمريرها أصعب.	قلّل حزمة الكابلات أو أعد توزيع المسارات بحيث تبقى الوصلات المطلوبة والكابلات الفردية سهلة الوصول.
تجاهل طول الكابل عند اختيار المسار	قد يصبح المسار مشدودًا قبل الوصول إلى وجهته أو يترك كابلًا زائدًا غير محتوى جيدًا على طول المسار.	افحص طول الكابل مقابل المسار المخطط الكامل وعدّل المسار أو استخدم كابلًا بطول مناسب قبل تثبيت المسار.
تمرير الوصلات في أماكن يتعذّر الوصول إليها	قد تتطلب إعادة التوصيل أو الاستبدال الروتيني إزعاج حزم أو دعامات غير ذات صلة.	أبقِ الوصلات التي يُرجّح أن تحتاج إلى صيانة عند نقاط يمكن الوصول إليها وحافظ على وصول الصيانة حولها.

أكثر التصحيحات تأثيرًا هي إكمال التخطيط قبل تثبيت الدعامات، والحفاظ على الحركة التي تحتاجها الأجهزة الموصولة، وإبقاء وصول الصيانة بدل الشدّ المفرط أو الحشو الزائد لمسارات الكابلات.

وتعتمد النتيجة العملية لكل خطأ على تخطيط الكابلات الفعلي وطول الكابل وطريقة الدعم ومتطلبات الحركة بدل الإيحاء بحدوث عطل حتمي.

وإذا انفصل مشبك كابلات بشكل متكرر بعد التركيب، فتعامل مع المشبك المنفصل كمشكلة معالجة منفصلة بدل تغيير مسار صالح في الأصل مرارًا.

فحص المسار النهائي من حيث الشدّ والمساحة والحركة والوصول

لا يجتاز المسار النهائي فحصه الحالي إلا عندما تبقى الكابلات مدعومة، ويبقى الوصول إلى الموصلات متاحًا، وتستطيع المكونات القابلة للتعديل إكمال حركتها المقصودة دون شدّ في الكابل أو شدّ على الموصل.

وإذا كانت الحركة المطلوبة مقيّدة، أو كان أحد الموصلات مشدودًا، أو كانت المساحة أسفل المكتب معيقة، أو كان وصول الصيانة محجوبًا، فأعد تنفيذ العنصر المتأثر من المسار قبل اعتبار التركيب مكتملًا.

افحص المسار النهائي في المواضع والحركات التي سيستخدمها التجهيز فعليًا.

تحقق من شدّ الكابل والمساحة أسفل المكتب وثبات الصينية وثبات المشابك وحركة ذراع الشاشة ووصول الموصلات وما إذا كانت كل حزمة قابلة للصيانة تبقى سهلة الوصول.

• شدّ الكابل: ينجح عندما يبقى الكابل الممرَّر خاليًا من أي سحب ظاهر عند موصلاته في المواضع المطلوبة؛ وإذا أصبح مشدودًا، فارخِ الكابل المثبت أو أعد تمرير المسار المتأثر.
• المساحة أسفل المكتب: تنجح عندما تبقى الكابلات والدعامات بعيدة عن أجزاء المكتب أو الأجهزة المتحركة التي تعيق المساحة التي يتطلبها المسار؛ وإذا كانت المساحة معيقة، فأعد تحديد موضع الدعامة المتأثرة أو أعد تمرير الكابل.
• ثبات الصينية: تجتاز الفحص الحالي عندما تبقى الصينية مستقرة في موضع تثبيتها أثناء حملها الكابلات الممرَّرة؛ وإذا تحركت أو لم تبقَ مستقرة، فأعد تحديد موضعها أو صحّح حالة تثبيتها.
• ثبات المشبك: يجتاز الفحص الحالي عندما يبقى كل مشبك مستقرًا ويحافظ على مسار الكابل المقصود؛ وإذا تحرك مشبك أو أفلت الكابل، فأعد تحديد موضعه أو أعد تمرير ذلك المسار الموضعي.
• حركة ذراع الشاشة: تنجح عندما يكمل ذراع الشاشة حركته المقصودة بينما يتابع ارتخاء الكابل الحركة دون شدّ على الموصل؛ وإذا أدت الحركة إلى شدّ الكابل، فارخِ الارتخاء المثبت أو أعد تمرير نقطة الانتقال بين مساري الكابل المتحرك والثابت.
• وصول الموصلات: ينجح عندما تبقى الموصلات التي تحتاج إلى صيانة في متناول اليد للفصل وإعادة التوصيل دون تفكيك مسارات كابلات غير ذات صلة؛ وإذا كان الوصول محجوبًا، فأعد تحديد موضع الحزمة أو الدعامة المتأثرة.
• الحزمة القابلة للصيانة: تنجح عندما يبقى الكابل الزائد المجمّع محتوى بينما تبقى الكابلات الفردية قابلة للتحديد والوصول والإطلاق حيث تلزم الصيانة؛ وإذا منع التثبيت الوصول أو الحركة المطلوبة، فارخِ الحزمة أو أعد تحديد موضعها.

وبذلك يُظهر المسار النهائي الناجح عدم ملاحظة أي شدّ على الموصلات أثناء الحركة المطلوبة، ويحافظ على المساحة أسفل المكتب التي يحتاجها تجهيز المكتب الفعلي، ويبقي الصينية والمشابك مستقرة أثناء الفحص الحالي، ويحافظ على وصول الموصلات وحزمة قابلة للصيانة.

وتؤكد هذه الملاحظات حالة التمرير الراهنة بدل ضمان أداء لاصق على المدى الطويل أو ثبات دائم للدعامة.

وصحّح أي حالة فاشلة بإرخاء العنصر المتأثر أو إعادة تحديد موضعه أو إعادة تمريره قبل النظر في بدائل ملحقات اختيارية.

إذا احتجت إلى مقارنة ملحقات، راجع تفاصيل كل منتج الحالية وتحقق من توافقه مع مكتبك وكابلاتك قبل اتخاذ القرار.
