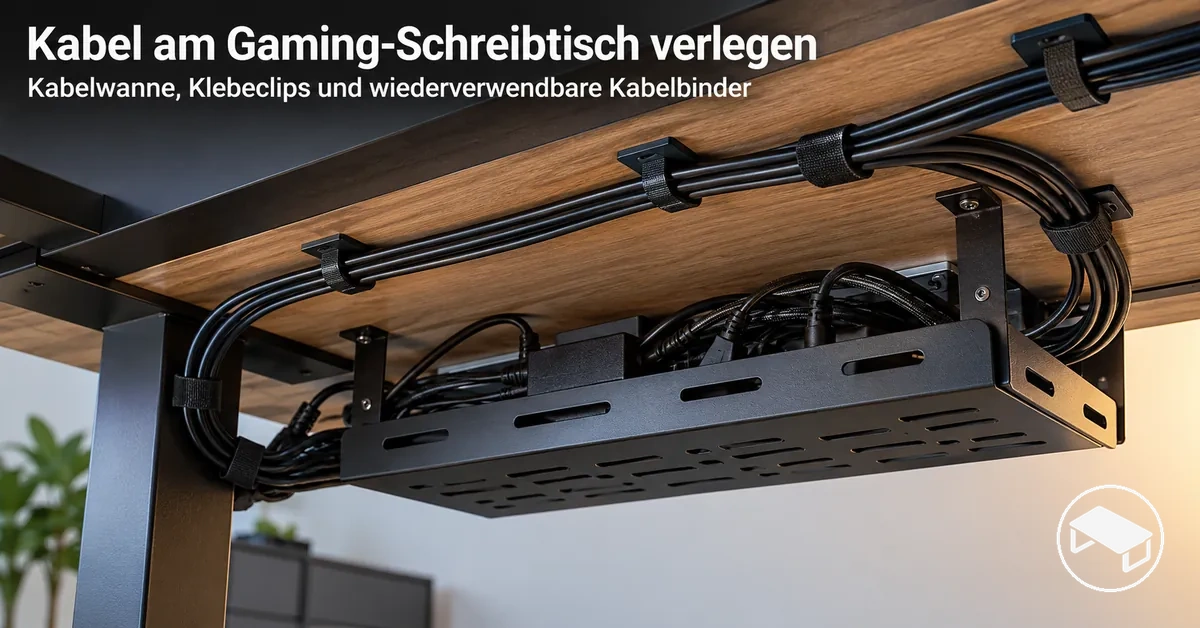

Kabelverlegung am Gaming-Schreibtisch mit Kabelwannen und Clips

Für eine wartbare Kabelverlegung am Gaming-Schreibtisch planen Sie zuerst Geräteendpunkte, Kabelweg und Bewegungszonen und montieren Kabelwanne und Clips erst danach. Lassen Sie an bewegten Teilen nur so viel Kabelreserve, dass der reale Verfahrweg ohne Zug am Steckverbinder möglich bleibt, und sichern Sie Bündel so, dass Anschlüsse zugänglich und einzelne Kabel wieder lösbar bleiben.

Die konkrete Position von Wanne, Clips und Kabelreserve hängt von der Schreibtischgeometrie, Montagefläche, Kabellänge und tatsächlichen Bewegung der angeschlossenen Hardware ab. Planen Sie diese Bedingungen zuerst; die Halterungen setzen den geprüften Weg anschließend nur noch um.

Inhaltsverzeichnis⌄

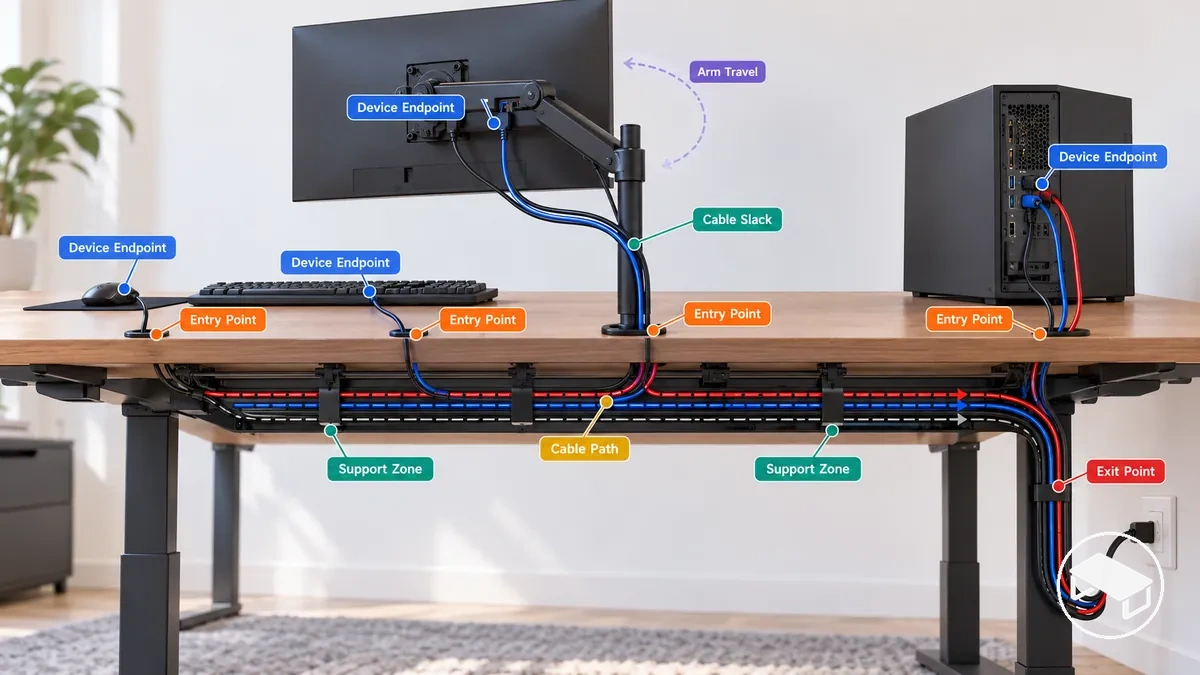

Geräte, Kabelwege und Bewegung vor der Installation planen

Kartieren Sie jede Geräteverbindung, jedes Kabelziel und jeden Kabelweg, bevor Sie Halterungen montieren.

Trennen Sie feste Endpunkte wie PC oder Konsole, Stromquelle und Geräteanschlüsse von beweglichen Komponenten wie einem Monitorarm. Der geplante Weg muss mit Kabellänge, realem Unterseitenfreiraum und Montageflächen vereinbar sein; wird ein Kabel vor seinem Ziel straff, ist dieser Verlauf noch nicht montagereif.

• Geräteverbindungen: Identifizieren Sie jedes angeschlossene Gerät und die Verbindung, die den Ausgangspunkt des Kabels bildet; ihre Position legt fest, wo dieses Kabel in den geplanten Weg eintritt.
• Kabelziele: Identifizieren Sie das Ziel für jedes Strom-, Anzeige- und Peripheriekabel, damit sein Kabelweg an einem bekannten Austrittspunkt endet.
• Kabellänge: Prüfen Sie, ob jedes Kabel dem vorgesehenen Weg unter dem Schreibtisch zwischen seinen Endpunkten folgen kann und dabei die Kabelreserve behält, die für die Bewegung angeschlossener Hardware erforderlich ist; wird es straff, überarbeiten Sie den Weg oder die Planung der Kabellänge, bevor Halterungen befestigt werden.
• Ein- und Austrittspunkte: Markieren Sie, wo jedes Kabel in den Weg unter dem Schreibtisch eintritt und ihn verlässt, damit der geplante Weg den tatsächlichen Anschlusspositionen folgt.
• Freiraum an der Unterseite: Identifizieren Sie Stellen, an denen Schreibtischrahmen, Schubladen, Bedienelemente oder andere feste Teile den verfügbaren Weg einschränken; kann die vorgesehene Halterung den verfügbaren Platz nicht einnehmen, verschieben Sie diese Halterungsposition an eine andere nutzbare Stelle des Wegs.
• Halterungspositionen: Markieren Sie Positionen auf dem geplanten Kabelweg, an denen Schreibtischgeometrie, verfügbarer Platz und Montagefläche mit der vorgesehenen Halterungsmethode vereinbar sind.
• Monitorarm-Verfahrweg: Verfolgen Sie das Monitorkabel durch die vorgesehene Bewegungszone des Arms und sehen Sie genug Kabelreserve für diesen Verfahrweg vor; zieht die Bewegung das Kabel straff oder belastet den Steckverbinder, vergrößern Sie die verfügbare Kabelreserve oder überarbeiten Sie den Übergang zum festen Weg.

Wird ein verstellbarer Monitorarm bewegt, kann sich der Kabelweg zwischen dem Monitoranschluss und dem ersten festen Punkt unter dem Schreibtisch verlängern.

Wird das Kabel während des vorgesehenen Verfahrwegs des Monitorarms straff, benötigt der geplante Weg mehr Kabelreserve oder einen anderen Übergangspunkt; bleibt es während dieser Bewegung frei, kann es in den festen Weg unter dem Schreibtisch übergehen, ohne straff gehalten zu werden.

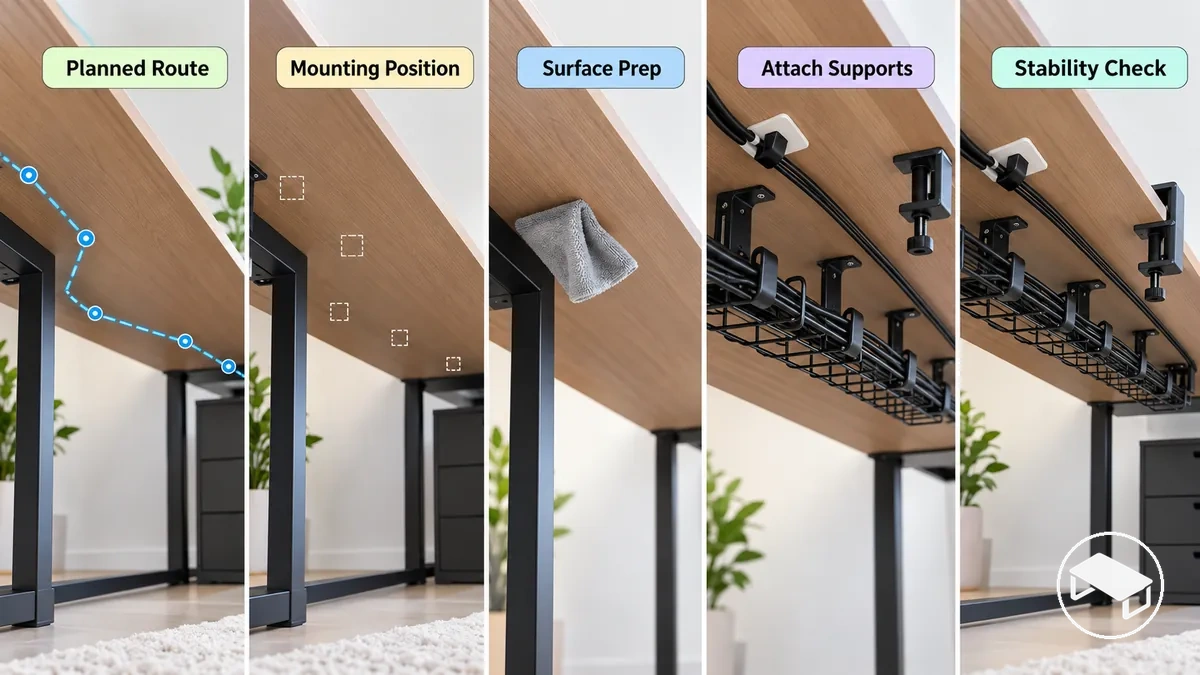

Kabelwanne und Clips entlang des geplanten Wegs montieren

Montieren Sie die Kabelwanne und die Kabelclips an Halterungspunkten, die dem geplanten Weg folgen, statt den Kabelweg an bequeme Montagepositionen anzupassen.

Die Befestigungsmethode muss zur verfügbaren Schreibtischfläche oder -kante passen; jede Montageposition braucht zugleich genug Freiraum und Zugang für die gewählte Halterung.

1. Geplanten Weg bestätigen: Ermitteln Sie die Montagepositionen, die für Kabelwanne und Kabelclips entlang des kartierten Wegs erforderlich sind. Eine Position besteht diese Prüfung, wenn die vorgesehene Halterung diesen Ort einnehmen kann, ohne den erforderlichen Weg zu ändern oder den notwendigen Zugang zu versperren.
2. Montagebedingungen prüfen: Untersuchen Sie die betreffende Unterseitenfläche oder Schreibtischkante für die gewählte Befestigungsmethode. Eine Klebebefestigung erfordert eine Kontaktfläche, die ihre angegebenen Oberflächenanforderungen erfüllt, während eine Klemmhalterung eine Kante und einen Freiraum benötigt, die mit ihrer Befestigungsgeometrie vereinbar sind; bewerten Sie die Position neu, wenn diese Bedingungen nicht erfüllt sind.
3. Montagefläche vorbereiten: Führen Sie die für die gewählte Halterung angegebene Oberflächenvorbereitung vor dem Anbringen durch. Fahren Sie fort, wenn die Kontakt- oder Klemmfläche die für diese Befestigungsmethode angegebenen Vorbereitungs- und Oberflächenbedingungen erfüllt.
4. Halterungen anbringen: Montieren Sie die Halterungen der Kabelwanne und die Kabelclips an ihren bestätigten Punkten mit der vorgesehenen Befestigungsmethode. Kann eine Halterung nicht wie vorgesehen sitzen oder befestigt werden, bewerten Sie die Montageposition oder -methode neu, statt den geplanten Kabelweg um sie herum zu ändern.
5. Stabilität und Zugang prüfen: Führen Sie die für die installierte Halterung angegebene erste Stabilitätsprüfung durch und bestätigen Sie, dass sie an ihrer Montageposition sitzen bleibt. Die Halterung sollte den geplanten Kabelweg und den erforderlichen Zugang freihalten; die Haltekapazität richtet sich nach der Befestigungshardware, der Schreibtischfläche, der Montagebedingungen und geltenden Herstellergrenzen.

Prüfen Sie nach der Montage, ob Kabelwanne und Clips stabil sitzen und für das Einlegen oder spätere Anpassen der Kabel zugänglich bleiben.

Verrutscht eine Halterung, passt sie nicht zur Montagefläche oder blockiert sie den Zugang, ändern Sie Montageposition oder Befestigungsmethode, bevor Sie Kabel einlegen.

Die Montage ist für den nächsten Schritt bereit, wenn die Halterungen stabil sitzen, zugänglich bleiben und weiterhin dem geplanten Weg folgen.

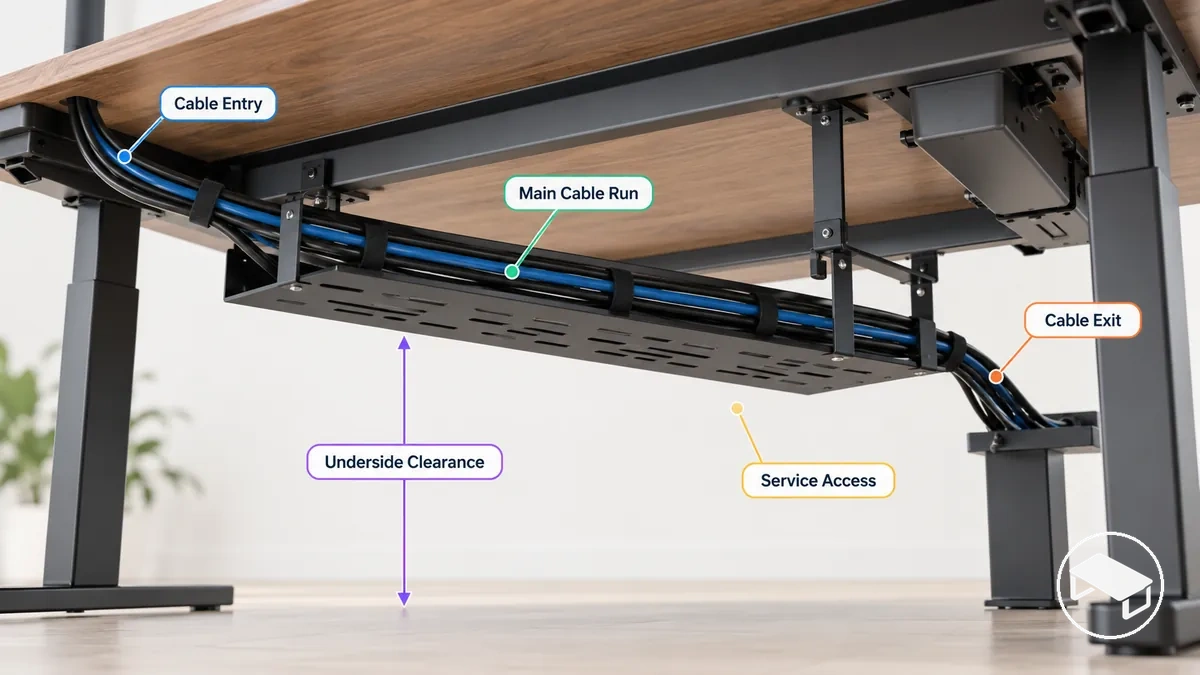

Kabelwanne unter dem Schreibtisch entlang des Hauptkabelwegs positionieren

Positionieren Sie die Kabelwanne unter dem Schreibtisch so, dass sie mit dem Hauptkabelweg fluchtet und dabei Platz für Kabeleintritt, Kabelaustritt und Wartungszugang frei bleibt.

Position der Kabelwanne: vier Kriterien

Ausrichtung

Das Bündel soll entlang des geplanten Hauptwegs in die Wanne ein- und wieder austreten, ohne vermeidbare Umwege.

Freiraum

Wanne, Kabel und notwendiger Arbeitsraum müssen um den tatsächlichen Schreibtischrahmen passen.

Zugang

Eintritt, Austritt und Stellen für späteres Nachlegen oder Entfernen von Kabeln bleiben erreichbar.

Konfliktregel

Blockieren Rahmen oder bewegte Hardware eine Position, verschieben Sie die Wanne entlang des geplanten Wegs, statt sie in den versperrten Raum zu zwingen.

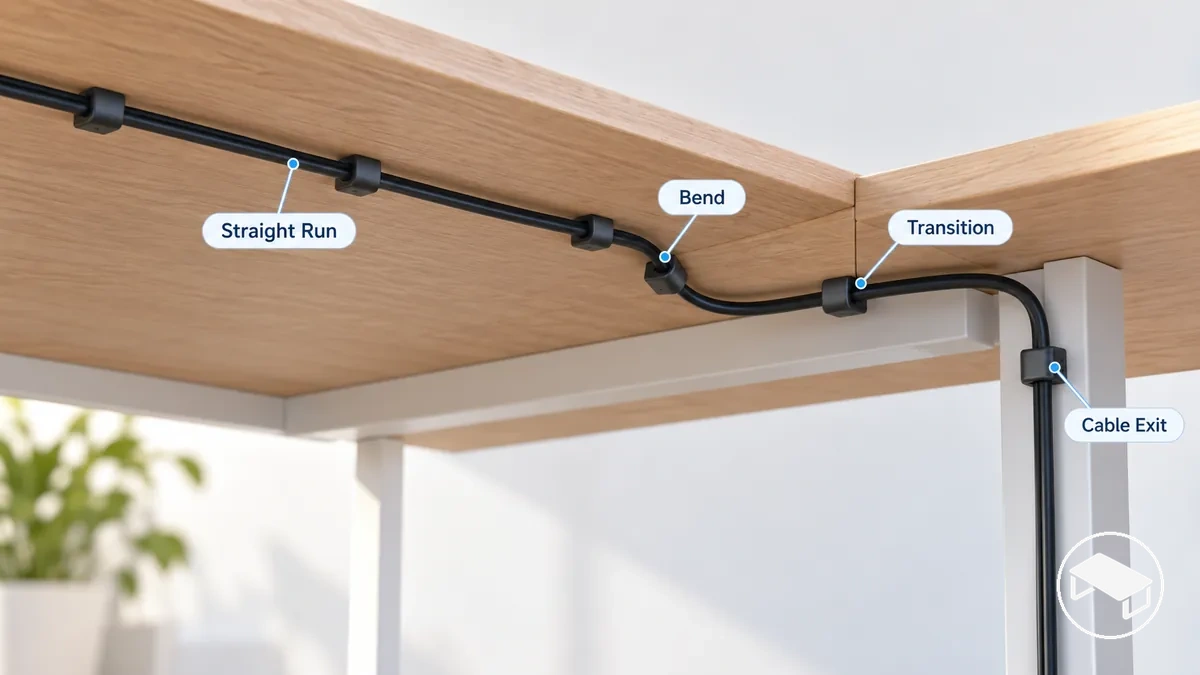

Kabelclips an Biegungen, Übergängen und Kabelaustritten platzieren

Platzieren Sie Kabelclips an funktionalen Kontrollpunkten, an denen der Kabelweg an einer Biegung die Richtung ändert, zwischen Oberflächen übergeht oder einen Kabelaustritt erreicht.

An diesen Punkten sorgt ein Clip für Halt, der das Kabel in die vorgesehene Richtung führt; im Gegensatz dazu kann ein gerader Verlauf mit stabilem Kabelverhalten weniger Halterungspunkte benötigen, weil seine Wegform weniger Richtungskontrolle erfordert.

Clips nach Funktion statt nach festem Abstand setzen

Biegung

Ein Clip hält die neue Richtung dort, wo der Kabelweg abknickt oder die Führung sonst seitlich ausweichen würde.

Übergang

Beim Wechsel zwischen Flächen oder Ebenen stabilisiert der Clip den Übergang zum nächsten Abschnitt des Wegs.

Kabelaustritt

Am Ende eines gestützten Abschnitts führt der Clip das Kabel in den freien oder bewegten Teil des Verlaufs.

Ein gerader, stabil liegender Verlauf kann weniger Halterungspunkte benötigen. Maßgeblich sind Wegform, Kabelverhalten und der tatsächlich nötige Halt.

Klemm- oder Klebebefestigungen für die Kabelverlegung ohne Bohren einsetzen

Für eine Kabelverlegung ohne Bohren kommen Klemm- oder Klebebefestigungen infrage, wenn Schreibtischgeometrie, Montagebedingungen, erwartete Kabellast und gewünschte Entfernbarkeit mit der jeweiligen Methode vereinbar sind.

Klemm- oder Klebebefestigung: nach Montagesituation wählen

Klemmhalterung

Voraussetzung

Geeignete Schreibtischkante und Freiraum für die Klemmgeometrie.

Zu prüfen

Kantenform, Sitz der Klemme, angegebene Lastgrenze und Platz unter dem Tisch.

Entfernbarkeit

Kann von einer kompatiblen Kante gelöst werden, ohne eine Klebeverbindung zu lösen.

Klebebefestigung

Voraussetzung

Geeignete Schreibtischfläche und die vom Hersteller verlangte Oberflächenvorbereitung.

Zu prüfen

Oberflächenzustand, Kontaktfläche, Vorbereitung und angegebene Lastgrenze der Befestigung.

Entfernbarkeit

Hängt vom Klebesystem und von der konkreten Schreibtischoberfläche ab.

Keine Methode ist universell besser: Entscheidend sind vorhandene Kante oder Fläche, erwartete Kabellast, Freiraum und gewünschte Entfernbarkeit.

Diese Wahl betrifft die Eignung der Erstmontage. Löst sich eine Klebebefestigung später, ist die Ursache getrennt von der grundsätzlichen Kabelwegplanung zu prüfen.

Kabel unter dem Schreibtisch verlegen, bündeln und sichern

Verlegen Sie Kabel unter dem Schreibtisch durch die installierte Kabelwanne und die Kabelclips, sodass jeder Verlauf seinem Kabelziel folgt und dabei zugänglich und wartbar bleibt.

Der Kabelweg sollte seine erforderlichen Biegungen und Zugangspunkte aufnehmen, ohne den Verlauf allein deshalb umzuleiten, damit das Bündel einheitlich aussieht.

Legen Sie jeden einzelnen Weg von seinem Ziel aus fest, bevor Sie ein Kabelbündel bilden.

1. Jedes Kabel zu seinem Ziel verlegen: Folgen Sie dem installierten Halterungsweg durch die Kabelwanne oder die Kabelclips und prüfen Sie, ob der Verlauf sein Kabelziel erreicht, während seine erforderlichen Biegungen und Zugangspunkte nutzbar bleiben.
2. Gemeinsame Kabelwege ermitteln: Gruppieren Sie Verläufe, die demselben praktischen Weg oder Ziel folgen, halten Sie einen Verlauf jedoch getrennt, wenn das Einfügen in die Gruppe seine erforderliche Bewegung oder seinen Wartungszugang beeinträchtigen würde.
3. Handhabbare Kabelbündel bilden: Führen Sie kompatible Verläufe entlang ihres gemeinsamen Wegs zusammen und prüfen Sie, ob einzelne Kabel dort erkennbar und erreichbar bleiben, wo sie getrennt werden oder die Richtung ändern müssen.
4. Bündel mit wiederverwendbaren Kabelbindern sichern: Halten Sie die gruppierten Kabel entlang des gestützten Wegs, damit das Kabelbündel für Änderungen oder Wartung bei Änderungen oder Wartung leicht wieder geöffnet werden kann.
5. Überschüssiges Kabel aufnehmen: Bringen Sie überschüssiges Kabel in einem geeigneten gestützten Teil des Wegs unter, wo es wartbar bleibt, ohne Zugang, erforderliche Biegungen oder Kabelbewegung zu versperren.

Nach dem Sichern muss überschüssiges Kabel aufgenommen bleiben, ohne Anschlüsse oder Wartungspunkte zu blockieren.

Kabel mit Bewegungsbedarf behalten ihre geplante Reserve; wiederverwendbare Kabelbinder werden so angebracht, dass sich das Bündel für Wartung oder Austausch leicht wieder öffnen lässt.

Der Verlegeschritt ist abgeschlossen, wenn alle gestützten Verläufe zugänglich, wartbar und für ihren benötigten Bewegungsspielraum frei bleiben.

Monitor-Strom-, Anzeige- und Peripheriekabel in wartbaren Verläufen verlegen

Verlegen Sie das Monitor-Stromkabel, das Anzeigekabel und jedes Peripheriekabel so, dass sie einem geordneten Weg folgen und dabei für Wiederanschluss oder Gerätewechsel erkennbar und erreichbar bleiben.

Wartbar gruppieren, nicht nur optisch bündeln

Gemeinsamer Weg

Kabel dürfen zusammengeführt werden, wenn Ziel oder Verlauf ähnlich sind und ihre Bewegungs- sowie Wartungsanforderungen zusammenpassen.

Häufige Wartung

Anschlüsse, die voraussichtlich getrennt oder gewechselt werden, bleiben erkennbar und erreichbar, statt tief im Bündel zu verschwinden.

Wieder öffnen

Wiederverwendbare Kabelbinder halten den Verlauf, ohne spätere Änderungen an unbeteiligten Kabeln unnötig zu erschweren.

Bestanden ist der Verlauf, wenn jedes wartungsrelevante Kabel identifiziert, erreicht und getrennt werden kann, ohne andere Verläufe zu zerlegen.

Bewegungsspielraum für verstellbare Monitorarme lassen

Legen Sie die Kabelreserve für den Monitorarm anhand seines tatsächlichen Verfahrwegs und Kabelwegs fest, nicht anhand einer festen Länge.

Bewegungstest statt feste Reservelänge

Bestanden

Der Arm durchläuft den tatsächlich genutzten Verfahrweg, ohne dass das Kabel straff wird oder am Steckverbinder zieht; die Kabelreserve bleibt kontrolliert und erreichbar.

Zu wenig Reserve

Wird das Kabel straff, lösen Sie mehr Reserve aus dem festen Verlauf oder verlegen den Übergang zwischen bewegtem und festem Abschnitt neu.

Ungünstige Reserve

Bildet sich eine störende lose Schlaufe, führen oder positionieren Sie sie neu, ohne den notwendigen Bewegungsspielraum zu verlieren.

Prüfmethode

Bewegen Sie den Monitorarm durch alle im Alltag verwendeten Positionen und beobachten Sie besonders den Übergang zum ersten festen Halterungspunkt.

Überschüssiges Kabel bündeln, ohne es zu fest anzuziehen

Sichern Sie nur überschüssiges Kabel, das ein kontrolliertes Kabelbündel ohne scharfe Biegungen, gequetschte Isolierung, Zug auf Steckverbinder oder Verlust der erforderlichen Bewegungsfreiheit bilden kann.

Überschuss nur so fest sichern, wie der Weg es verlangt

• Biegung: Das Kabel folgt seinem Verlauf ohne scharfen Knick.
• Halt: Wiederverwendbare Binder kontrollieren das Bündel, ohne die Isolierung zusammenzuquetschen.
• Reserve: Dort, wo Bewegung oder Wiederanschluss nötig ist, bleibt eine zugängliche Kabelreserve erhalten.
• Zugang: Erforderliche Verbindungen können erreicht und einzelne Kabel gelöst werden, ohne unbeteiligte Verläufe zu zerlegen.

Häufige Fehler bei der Kabelverlegung am Schreibtisch vermeiden

Häufige Fehler entstehen, wenn die Planung übersprungen wird oder Kabel so gesichert werden, dass Bewegung und Wartungszugang verloren gehen.

Zu straffe Bündel, eine überfüllte Kabelwanne und eine nicht geprüfte Kabellänge machen einen ansonsten brauchbaren Verlauf schwerer beweglich, zugänglich oder änderbar.

Die folgende Übersicht verknüpft jeden Fehler mit seiner typischen Folge und einer passenden Korrektur.

Fehler	Wahrscheinliche Folge	Korrektur
Wegplanung vor dem Sichern der Kabel überspringen	Der Kabelverlauf kann mit Gerätezielen, verfügbaren Halterungspositionen oder erforderlicher Bewegung in Konflikt geraten.	Bestätigen Sie Weg, Kabellänge, Endpunkte und Bewegungsanforderungen, bevor Sie Halterungen oder Bündel befestigen.
Kabelbinder oder Bündel zu fest anziehen	Das Kabelbündel kann scharfe Biegungen, Belastung der Steckverbinder oder eingeschränkte Bewegung entwickeln, wo Kabelreserve erforderlich ist.	Halten Sie das Bündel nur so fest, wie es zur Kontrolle des Wegs nötig ist, und setzen Sie wiederverwendbare Kabelbinder ein, wo erneutes Öffnen oder Anpassen erforderlich ist.
Kabelwanne zu dicht befüllen	Eine zu dichte Belegung kann den Wartungszugang einschränken und einzelne Kabel schwerer erkennbar, entfernbar oder neu verlegbar machen.	Verkleinern Sie das Kabelbündel oder verteilen Sie Verläufe neu, damit erforderliche Anschlüsse und einzelne Kabel zugänglich bleiben.
Kabellänge bei der Wahl des Wegs außer Acht lassen	Ein Verlauf kann straff werden, bevor er sein Ziel erreicht, oder überschüssiges Kabel schlecht untergebracht entlang des Wegs hinterlassen.	Prüfen Sie die Kabellänge gegen den vollständigen geplanten Weg und überarbeiten Sie den Weg oder die Kabellängenplanung, bevor Sie den Verlauf sichern.
Anschlüsse so verlegen, dass sie nicht erreichbar sind	Routinegemäßer Wiederanschluss oder Austausch kann erfordern, dass unbeteiligte Bündel oder Halterungen bewegt werden.	Halten Sie Anschlüsse, die voraussichtlich Wartung benötigen, an erreichbaren Punkten und bewahren Sie den Wartungszugang um sie herum.

Am wirksamsten sind Korrekturen, die den ursprünglichen Weg wieder mit Kabellänge, Bewegungsbedarf und Wartungszugang in Einklang bringen.

Löst sich ein Kabelclip nach der Installation wiederholt ab, prüfen Sie die konkrete Befestigungsfläche, Vorbereitung und Halterung separat, statt einen ansonsten geeigneten Kabelweg immer wieder zu ändern.

Den fertigen Kabelweg auf Zug, Freiraum, Bewegung und Zugang prüfen

Der fertige Kabelweg gilt bei der Abschlussprüfung als bestanden, wenn die Kabel gestützt bleiben, Steckverbinder erreichbar sind und verstellbare Komponenten ihren vorgesehenen Weg ohne Kabelzug oder Zug am Steckverbinder ausführen können.

Ist Bewegung eingeschränkt, ein Anschluss unter Zug, der Unterseitenfreiraum blockiert oder der Wartungszugang versperrt, korrigieren Sie genau diesen Teil des Verlaufs vor dem Abschluss.

Prüfen Sie den fertigen Weg in den Positionen und Bewegungen, die Ihr Setup tatsächlich nutzt.

• Kabelzug: Bestanden, wenn das verlegte Kabel an seinen Steckverbindern über die erforderlichen Positionen hinweg ohne sichtbaren Zug bleibt; wird es straff, lockern Sie das gesicherte Kabel oder verlegen Sie den betroffenen Verlauf neu.
• Freiraum an der Unterseite: Bestanden, wenn Kabel und Halterungen frei von Schreibtischteilen oder bewegter Hardware bleiben, die den für den Weg erforderlichen Raum versperren; ist der Freiraum blockiert, positionieren Sie die betroffene Halterung neu oder verlegen Sie das Kabel neu.
• Stabilität der Kabelwanne: Bestanden, wenn die Wanne an ihrer Montageposition sitzen bleibt, während sie die verlegten Kabel hält; verschiebt sie sich oder bleibt sie nicht sitzen, positionieren Sie die Wanne neu oder korrigieren Sie die Montagebedingungen.
• Stabilität der Clips: Bestanden, wenn jeder Clip sitzen bleibt und den vorgesehenen Kabelweg hält; verschiebt sich ein Clip oder löst er das Kabel, positionieren Sie den Clip neu oder verlegen Sie diesen lokalen Verlauf neu.
• Verfahrweg des Monitorarms: Bestanden, wenn der Monitorarm seinen vorgesehenen Verfahrweg ausführt, und die Kabelreserve ausreicht, damit das Kabel der Bewegung ohne Zug am Steckverbinder folgt; zieht die Bewegung das Kabel straff, lockern Sie die gesicherte Kabelreserve oder verlegen Sie den Übergang zwischen bewegtem und festem Kabelweg neu.
• Zugang zu den Steckverbindern: Bestanden, wenn Steckverbinder, die Wartung benötigen, zum Trennen und erneuten Anschließen erreichbar bleiben, ohne unbeteiligte Kabelverläufe zu zerlegen; ist der Zugang blockiert, positionieren Sie das betroffene Bündel oder die betroffene Halterung neu.
• Wartbares Bündel: Bestanden, wenn gebündeltes überschüssiges Kabel untergebracht bleibt und einzelne Kabel dennoch identifiziert, erreicht und gelöst werden können, wo Wartung erforderlich ist; verhindert der Halt den Zugang oder die erforderliche Bewegung, lockern oder positionieren Sie das Bündel neu.

Diese Prüfung bewertet den aktuellen Zustand; sie garantiert weder die langfristige Haftung von Klebebefestigungen noch die dauerhafte Stabilität jeder Halterung.

Korrigieren Sie jeden nicht bestandenen Punkt durch Lockern, Neupositionieren oder Neuverlegen des betroffenen Elements, bevor Sie Zubehöralternativen in Betracht ziehen.

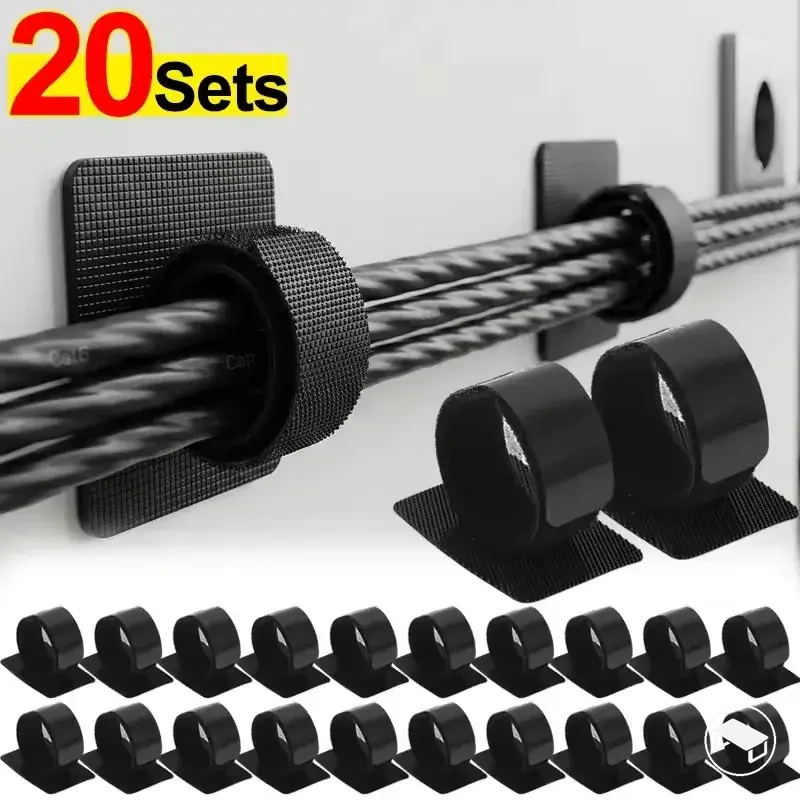

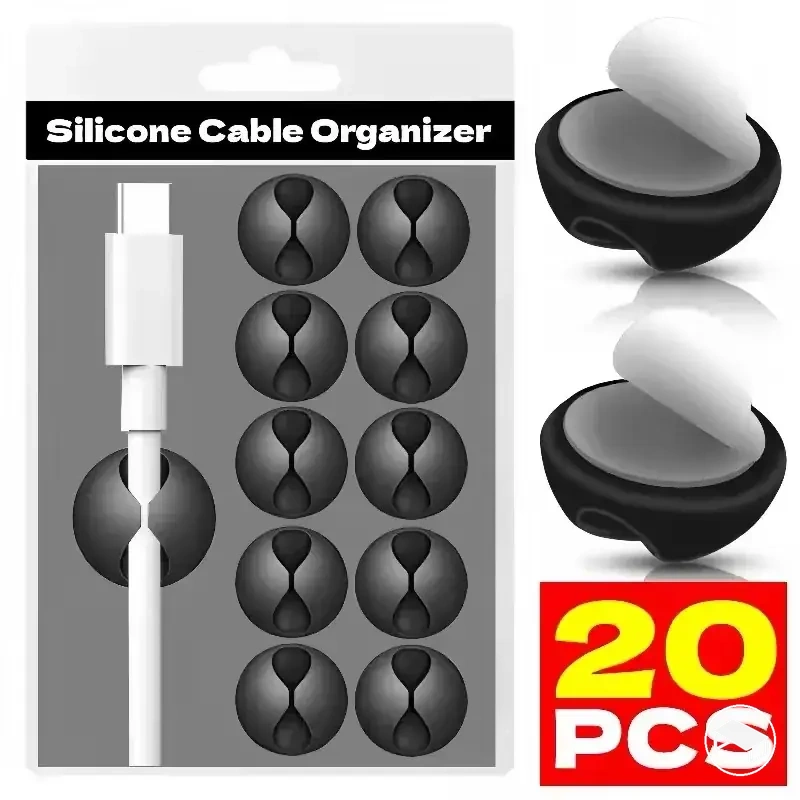

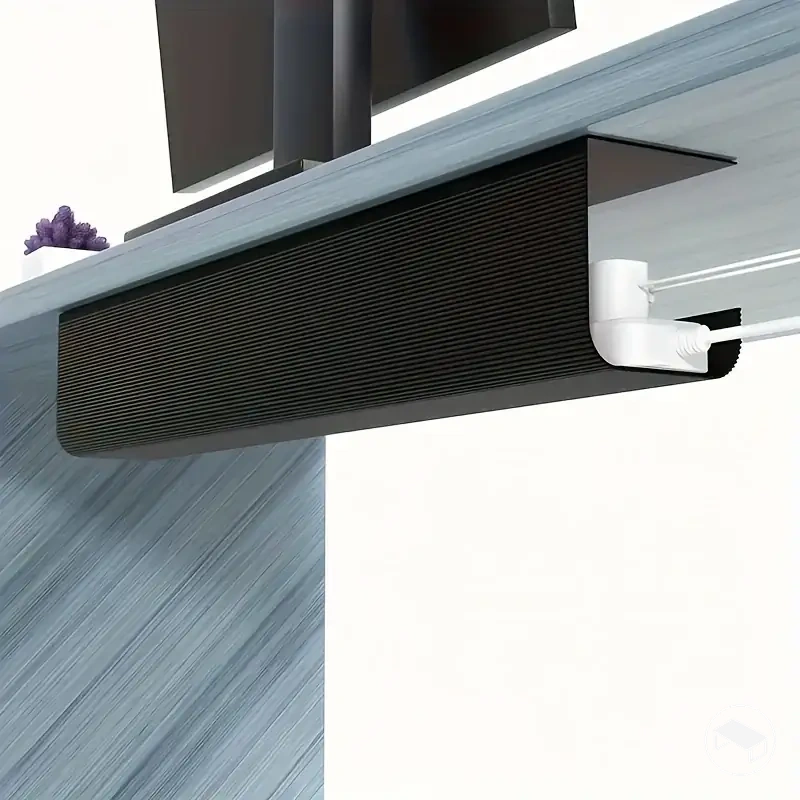

Die folgenden vorhandenen Produktbeispiele zeigen unterschiedliche Befestigungsprofile für den geprüften Kabelweg.

Prüfen Sie vor dem Kauf besonders Befestigungsart, Abmessungen, angegebene Lastgrenzen und Kompatibilität mit Ihrer Schreibtischkante oder Oberfläche.
