Lista de verificación de compatibilidad de abrazaderas para accesorios de escritorio gaming
Una abrazadera para accesorios de escritorio gaming es compatible en una posición concreta solo si el grosor del tablero está dentro del rango admitido por el modelo, las superficies de apoyo ofrecen contacto útil, existe espacio para todo el mecanismo de fijación y la carga prevista se mantiene dentro de la capacidad indicada por el fabricante con un apoyo adecuado del tablero. Si una sola condición falla, esa posición no es compatible; si falta una especificación, la compatibilidad todavía no puede confirmarse.
Comprueba la compatibilidad de la abrazadera en 4 condiciones
Responde para el punto exacto de montaje. En grosor y carga, usa los límites del fabricante del modelo concreto; no sustituyas esos datos por un valor universal.
El grosor medido en ese punto queda dentro del rango admitido por la abrazadera.
Las almohadillas superior e inferior pueden asentarse sobre superficies útiles sin quedar forzadas por biseles, curvas o rebordes.
Hay espacio detrás y debajo del borde para el cuerpo de la abrazadera, el tornillo, la almohadilla de presión y el acceso de apriete.
La carga prevista no supera la capacidad indicada para esa configuración y la zona del tablero ofrece un apoyo local adecuado.
Después, revisa cada criterio por separado: el grosor no compensa una mala superficie de apoyo, y un ajuste físico correcto no compensa una capacidad de carga insuficiente.
Tabla de contenidos
Condiciones del escritorio y de montaje que determinan la compatibilidad de la abrazadera
La compatibilidad física exige que la geometría del escritorio y la geometría de la abrazadera coincidan en la misma posición. Comprueba el punto real de montaje, no el escritorio o el soporte de forma aislada.

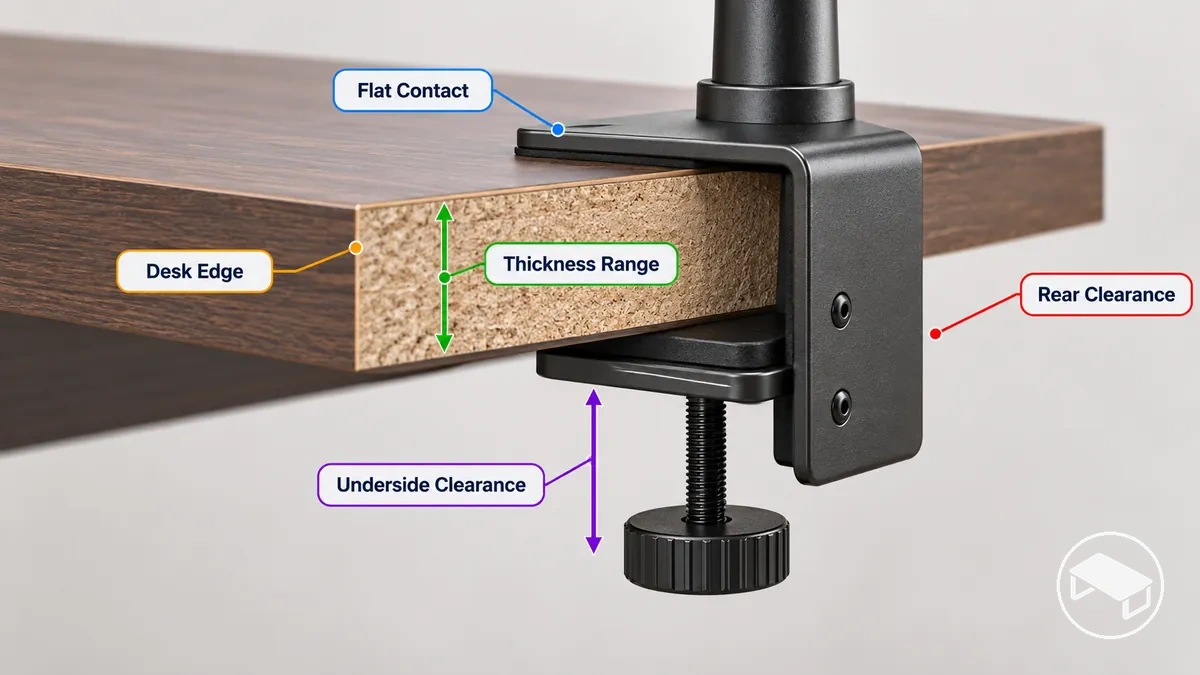

El diagrama muestra las relaciones que deben coincidir alrededor del borde: acceso, grosor, superficies de apoyo y espacio para el mecanismo de fijación.
- Acceso al borde
- La trayectoria de fijación debe quedar libre. Si una estructura ocupa esa trayectoria, esa posición falla aunque otra zona del escritorio pueda servir.
- Grosor admitido
- El grosor medido debe quedar dentro del rango indicado para el modelo concreto; no existe un límite universal aplicable a todas las abrazaderas.
- Contacto útil
- Las superficies superior e inferior deben permitir que las almohadillas se apoyen como prevé el diseño, sin depender de un contacto forzado o parcial.
- Espacio libre
- Debe haber espacio detrás y debajo del borde para el cuerpo, el tornillo, la almohadilla de presión y el acceso necesario para apretar.
Qué confirma esta sección: el encaje físico de la abrazadera. La resistencia del tablero y la capacidad de carga se verifican aparte.

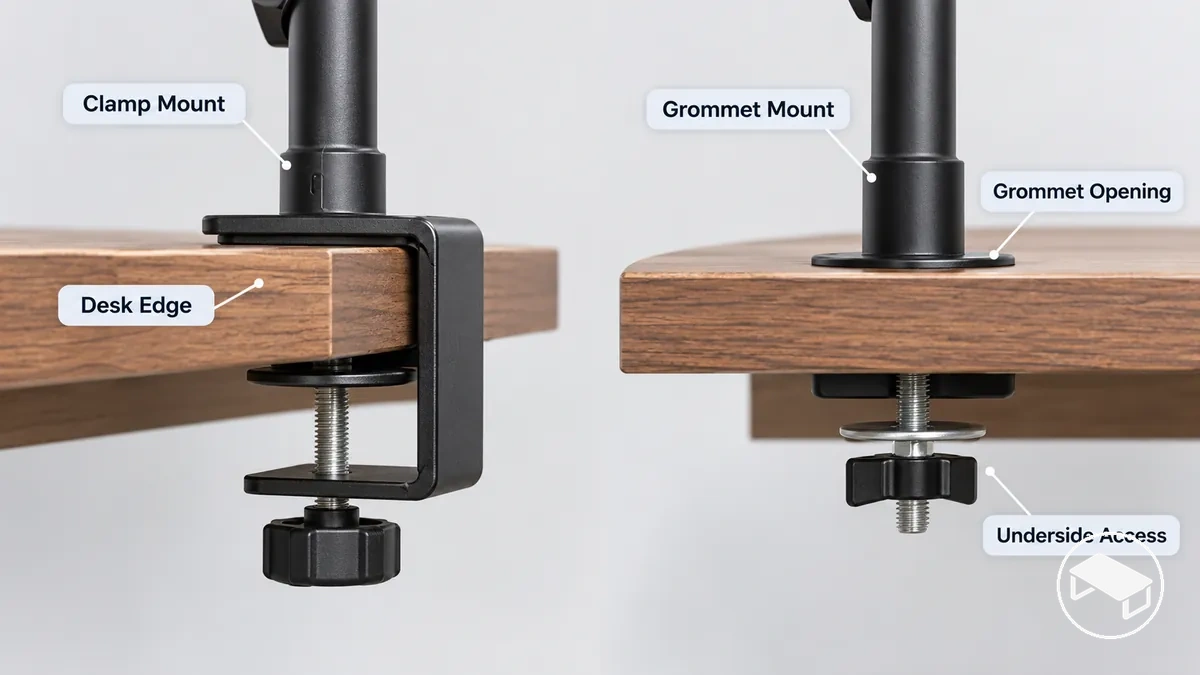

Los soportes con abrazadera necesitan acceso al borde; los soportes con montaje por pasacables necesitan una abertura adecuada
Ambos sistemas fijan el soporte al escritorio, pero dependen de geometrías de montaje distintas. La elección empieza por la trayectoria física disponible en el escritorio.
Necesita borde accesible, superficies útiles por arriba y por abajo y espacio suficiente para el mecanismo de apriete.
Necesita una abertura adecuada en el tablero, apoyo local alrededor de esa abertura y acceso inferior para el sistema de fijación.
Ningún método es superior por sí solo. Si el borde no ofrece un asiento útil, una abertura adecuada puede permitir un montaje por pasacables; si no existe esa abertura o no cumple las condiciones del soporte, una abrazadera puede seguir siendo la opción válida.

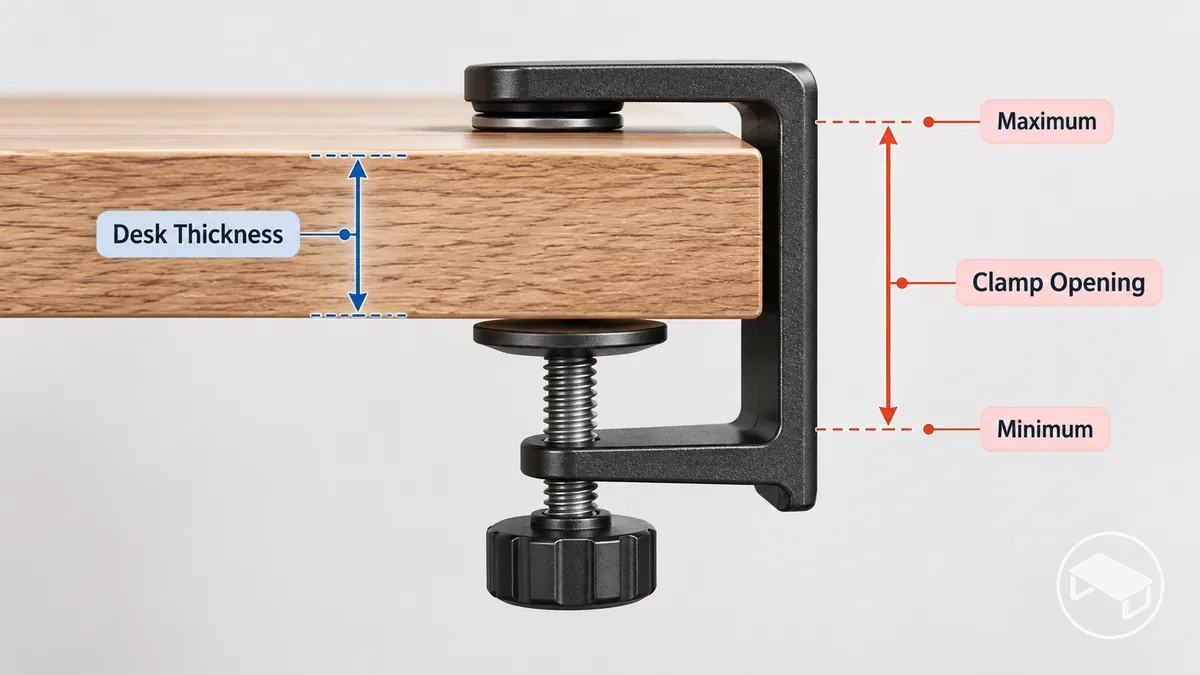

Grosor del escritorio y rango de apertura de la abrazadera
El grosor medido del escritorio debe quedar dentro del rango de grosor o apertura que el fabricante indique para esa abrazadera. Un valor por debajo del mínimo indicado o por encima del máximo indicado queda fuera de la condición de ajuste de ese modelo.
Estar dentro del rango es necesario, pero no suficiente: el contacto de las almohadillas y el espacio disponible siguen siendo condiciones independientes.
Compara la medición local con los límites del modelo utilizando la relación siguiente.
| Entidad/pieza | Atributo/criterio | Valor/condición | Implicación de ajuste |
|---|---|---|---|
| Escritorio | Grosor medido del escritorio | Por debajo del grosor mínimo indicado de la abrazadera | Fuera del rango admitido; la compatibilidad de grosor no queda establecida para ese modelo de abrazadera. |
| Escritorio y abrazadera | Grosor medido frente al rango de apertura de la abrazadera | Dentro del intervalo mínimo–máximo indicado, incluidos los límites cuando el fabricante los define así | Cumple la condición de grosor del modelo; el contacto, el espacio libre y las demás condiciones de montaje siguen determinando la compatibilidad final. |
| Escritorio | Grosor medido del escritorio | Por encima del grosor máximo indicado de la abrazadera | Fuera del rango admitido porque el tablero supera la apertura indicada de la abrazadera para ese modelo. |
No fuerces una abrazadera fuera del rango indicado ni deduzcas la compatibilidad a partir de una apertura visualmente parecida. Usa los límites del modelo concreto.

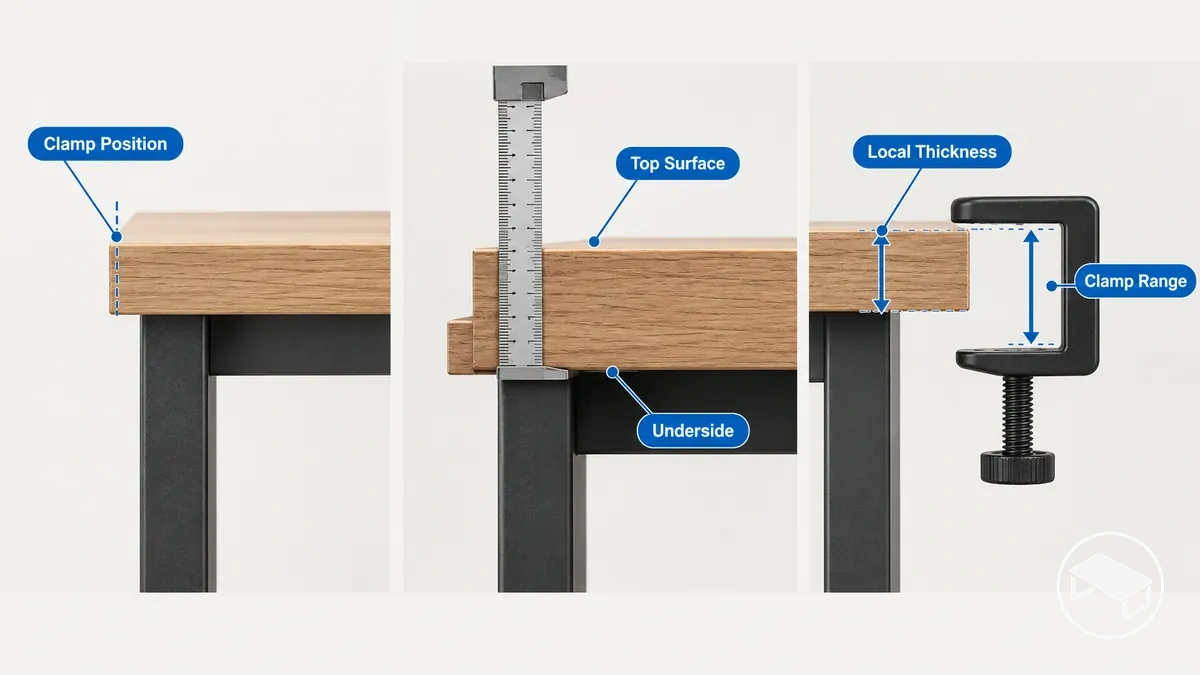

Mide el grosor del tablero en la posición prevista de la abrazadera
Mide en la posición exacta donde la abrazadera abarcará el tablero, desde la superficie superior hasta la cara inferior real que quedará entre sus puntos de contacto.
- Localiza la posición exacta prevista para la abrazadera en el borde del escritorio, donde la abrazadera abarcaría el tablero.
- Mide desde la superficie superior hasta la cara inferior real en esa posición; si un reborde o un perfil escalonado cambia el grosor local, sigue las superficies que la abrazadera abarcaría.
- Compara el grosor medido con el rango de apertura indicado para el soporte concreto para verificar si la medición local queda dentro de su límite indicado.
Si un reborde, un perfil escalonado o una pieza añadida cambia el grosor local, mide las superficies que la abrazadera tocará realmente. Esta comprobación confirma solo el dimensionamiento de grosor; la compatibilidad general requiere las demás condiciones.
Forma del borde del escritorio y superficie de contacto de la abrazadera
Un escritorio puede cumplir el rango de grosor y, aun así, no ofrecer una superficie útil para las almohadillas. La decisión depende de dónde apoyan realmente los puntos de contacto superior e inferior y de la profundidad disponible para ese apoyo.
Los bordes biselados, redondeados, con reborde o con voladizo no son incompatibles por definición; lo importante es si el perfil invade la zona que necesita la abrazadera.
- Asiento de la almohadilla superior: la superficie de contacto superior ofrece una superficie plana de contacto para la almohadilla de la abrazadera; una superficie interrumpida o muy curvada reduce el asiento útil.
- Asiento de la almohadilla inferior: la superficie de contacto inferior ofrece una superficie plana de contacto útil para la almohadilla inferior; un bisel, un borde redondeado o un escalón pueden reducir la superficie disponible para el asiento.
- Profundidad de contacto: el borde del escritorio ofrece profundidad útil suficiente para que las superficies de contacto de la abrazadera se asienten en la zona prevista; una profundidad insuficiente limita el contacto útil de la abrazadera.
- Interrupción del perfil del borde: un bisel o un borde redondeado dentro de la zona de asiento de una almohadilla cambia la condición de contacto, por lo que la compatibilidad depende de si esa abrazadera aún puede asentarse sobre superficies útiles.
- Voladizo o reborde local: un reborde o un voladizo dentro de la trayectoria de asiento de la abrazadera cambia la geometría local, por lo que las superficies de contacto superior e inferior reales determinan si sigue habiendo asiento útil disponible.
El grosor compatible no compensa un apoyo deficiente. Evalúa la forma del borde, el contacto superior, el contacto inferior y la profundidad de asiento como condiciones independientes del modelo concreto.
Los bordes biselados, redondeados y con reborde reducen el contacto útil de la abrazadera
Un perfil curvado o inclinado reduce el contacto útil cuando ocupa parte de la zona donde debería asentarse una almohadilla; un reborde puede desplazar ese punto de apoyo.
La abrazadera todavía encuentra superficie plana y profundidad suficiente para sus puntos de contacto reales, fuera de la parte curvada, biselada o elevada.
El perfil obliga a una almohadilla a apoyar de forma parcial, inclinada o sobre una zona que no ofrece la superficie de asiento requerida por el diseño.
Juzga la geometría por el contacto que consigue la abrazadera concreta, no solo por el nombre del tipo de borde.

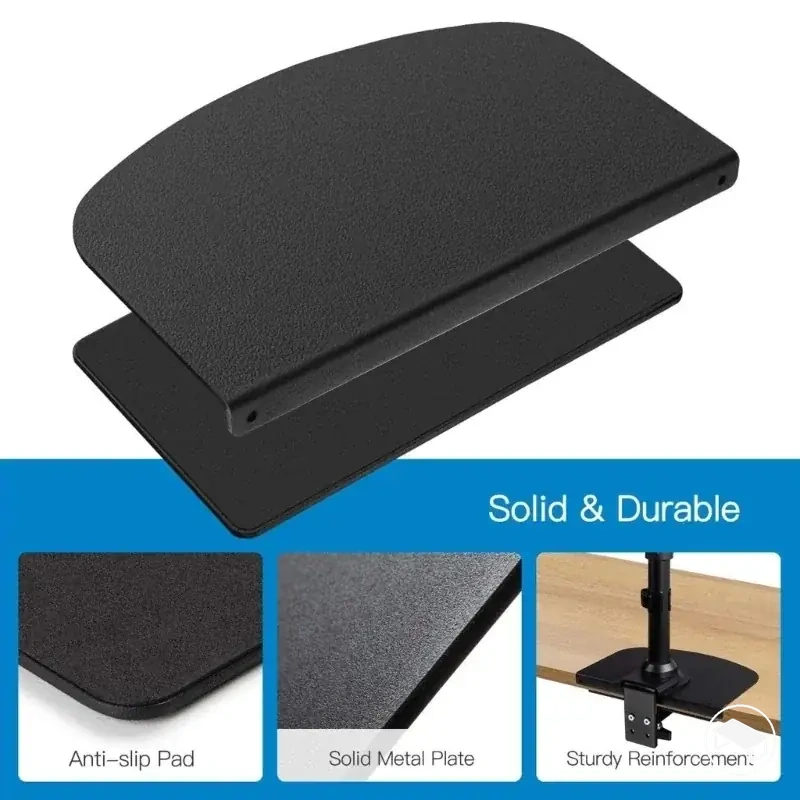

Las placas de montaje necesitan contacto plano suficiente con el tablero
Una placa de montaje o de refuerzo puede ampliar la superficie que reparte la fuerza, pero solo si su huella se apoya de forma suficientemente plana en la zona prevista.
- Superficie de apoyo
- La placa debe poder asentarse sobre la superficie para la que fue diseñada; una curva, escalón u obstrucción reduce la huella útil.
- Acceso inferior
- Debe existir espacio para la placa y para las piezas de la abrazadera que ocupan la cara inferior del tablero.
- Reparto de presión
- Una huella mayor puede distribuir la fuerza sobre una zona más amplia, pero solo sobre la parte que realmente queda apoyada.
- Límite de la placa
- La placa no aumenta por sí sola la capacidad estructural del tablero ni corrige un material deteriorado o una zona local débil.
Si una interferencia impide que la placa se asiente correctamente, cambia la posición o utiliza un sistema de montaje compatible en lugar de asumir que la placa resolverá el problema.
Espacio libre trasero e inferior para el mecanismo de fijación de la abrazadera
El mecanismo de fijación necesita espacio trasero e inferior independiente del grosor del tablero. El cuerpo de la abrazadera, el tornillo, la almohadilla de presión y el movimiento de apriete deben poder ocupar su trayectoria completa.
Una pared cercana, un faldón, una bandeja de cables o cualquier otra pieza situada bajo el escritorio puede dejar el grosor dentro del rango y, aun así, bloquear el montaje.
- Holgura trasera: el espacio detrás del borde del escritorio debe alojar el cuerpo de la abrazadera en su posición prevista; una holgura disponible menor que la que requiere el diseño de la abrazadera impide que el cuerpo ocupe esa posición.
- Profundidad inferior: el espacio bajo la posición de montaje debe alojar el mecanismo de fijación de la abrazadera en la profundidad requerida por su diseño; un espacio libre inferior insuficiente impide que el mecanismo de fijación ocupe su espacio requerido.
- Recorrido del tornillo: el tornillo debe tener una trayectoria sin obstrucciones a lo largo del recorrido requerido para posicionar y apretar la abrazadera; un recorrido restringido le impide alcanzar su posición de apriete prevista.
- Espacio de la almohadilla de presión: la cara inferior debe ofrecer espacio suficiente para que la almohadilla de presión ocupe su huella prevista; un espacio insuficiente impide que la almohadilla se asiente en su posición requerida.
- Acceso de apriete: la proximidad a la pared y el espacio circundante deben permitir el movimiento de apriete requerido por el diseño de la abrazadera; un acceso restringido impide completar ese movimiento de apriete según lo previsto.
Superar la comprobación de grosor no garantiza este espacio. Si una pieza no puede entrar, desplazarse o apretarse como prevé el diseño, esa posición de montaje no es compatible.
Los marcos de escritorio, las bandejas de cables y otras obstrucciones pueden bloquear la abrazadera
Una obstrucción importa cuando ocupa la misma trayectoria física que necesita la abrazadera. El conflicto es local: una bandeja de cables puede bloquear una posición y dejar libre otra.
- Identifica la trayectoria bloqueada: cuerpo de la abrazadera, recorrido del tornillo, almohadilla de presión o acceso de apriete.
- Prueba otra posición válida del escritorio: debe conservar el rango de grosor, el contacto útil y el espacio requerido, no solo evitar la obstrucción.
- Si ninguna posición cumple todas las condiciones: trata ese montaje como incompatible y valora otro sistema compatible en lugar de forzar o modificar piezas sin indicación del fabricante.
Reubicar la abrazadera solo resuelve el problema cuando la nueva posición vuelve a superar todas las comprobaciones.
Resistencia del tablero, capacidad de carga de la abrazadera y reparto de presión
La capacidad de carga de la abrazadera y la idoneidad del tablero son restricciones distintas. La carga prevista debe mantenerse dentro del límite indicado para el modelo y la configuración, pero ese límite no certifica la resistencia del escritorio.
El material, la construcción, el estado y la zona local de apoyo del tablero también deben ser adecuados. Una placa de refuerzo puede repartir la fuerza sobre una superficie mayor cuando encaja correctamente, pero no convierte automáticamente un tablero débil o deteriorado en uno apto.
Usa esta matriz para separar qué atributo pertenece a la abrazadera, al accesorio, al tablero y a la zona de contacto.
| Entidad/pieza | Atributo/criterio | Valor/condición | Implicación de compatibilidad |
|---|---|---|---|
| Abrazadera | Capacidad de carga de la abrazadera | El límite indicado por el fabricante para la abrazadera concreta bajo sus condiciones especificadas | La carga prevista del accesorio debe mantenerse dentro de esa capacidad específica del modelo; la capacidad indicada no establece la idoneidad del tablero. |
| Accesorio previsto | Carga del accesorio | Dentro del límite aplicable del fabricante para la abrazadera y configuración concretas | Cumple el criterio de capacidad de la abrazadera solo cuando el tablero también cumple sus condiciones de apoyo local. |
| Tablero | Material y estado del tablero | Material, construcción y estado adecuados para soportar la carga montada en la posición prevista | Una capacidad de abrazadera adecuada no anula un estado del tablero que no puede soportar la carga localmente. |
| Zona de apoyo local | Resistencia local | Zona de montaje capaz de soportar las fuerzas aplicadas por la abrazadera y el accesorio con independencia de la capacidad indicada de la abrazadera | El apoyo local debe ser adecuado antes de poder tratar el tablero como compatible con la configuración de montaje prevista. |
| Almohadillas de contacto de la abrazadera | Superficie de contacto y reparto de presión | Las superficies de contacto se asientan sobre la superficie requerida por el diseño de la abrazadera, de modo que la fuerza se transfiere por su región de contacto prevista | Si no se dispone de la superficie de contacto requerida, no puede darse por supuesto un reparto de presión adecuado en ese punto de montaje. |
| Placa de refuerzo | Superficie de contacto y reparto de presión | Cuando sea aplicable, la placa cambia la superficie de contacto y reparte la fuerza por la superficie de asiento que ofrece su diseño | La placa puede cambiar el reparto local de fuerzas, pero no establece por sí sola suficiente resistencia del tablero ni la compatibilidad general. |
Regla de decisión: la compatibilidad exige que la carga esté dentro del límite del soporte y que el tablero ofrezca apoyo local adecuado. Cumplir solo una de las dos condiciones no basta.
Solo después de verificar el montaje conviene comparar productos concretos.
Antes de consultar una ficha de producto
- confirma el rango de grosor admitido para el modelo;
- confirma la capacidad de carga aplicable a la configuración prevista;
- comprueba si el método de montaje y la geometría de la abrazadera dejan el espacio y el contacto que ofrece tu escritorio;
- revisa las instrucciones del fabricante para el material y la instalación previstos.

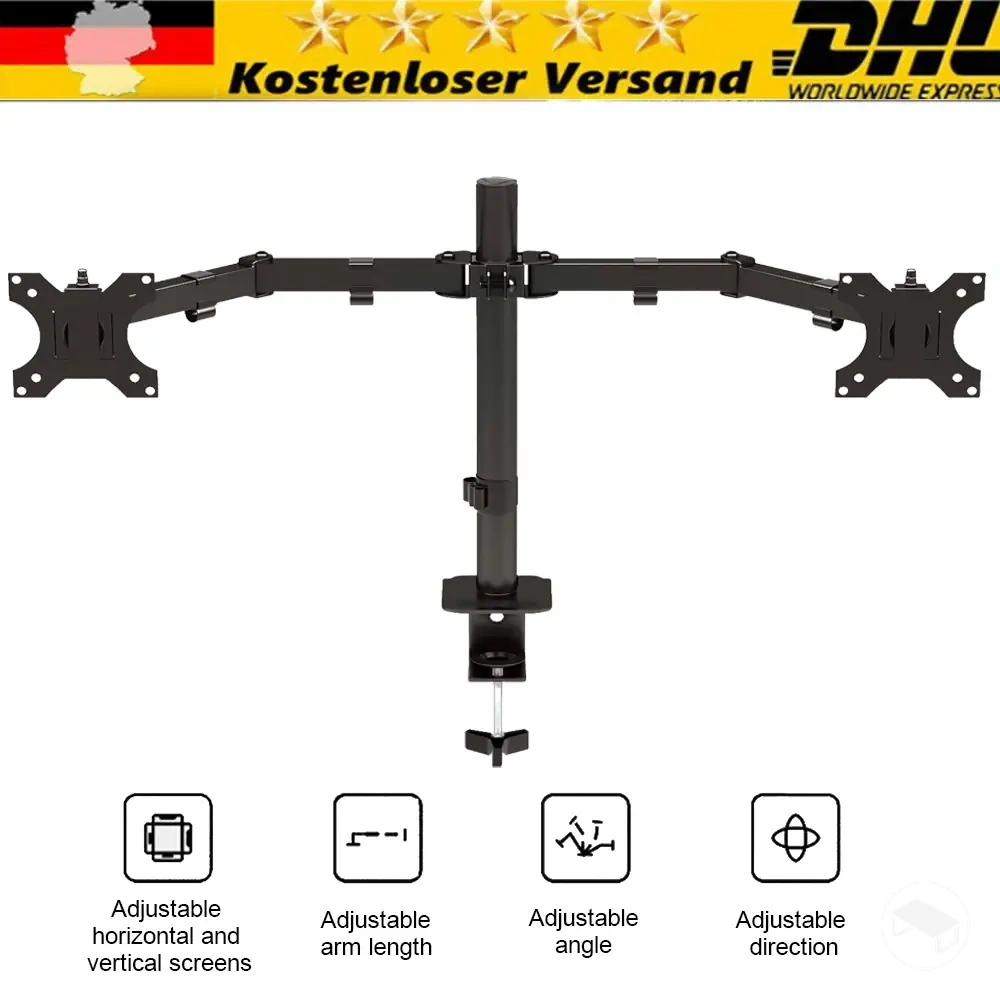

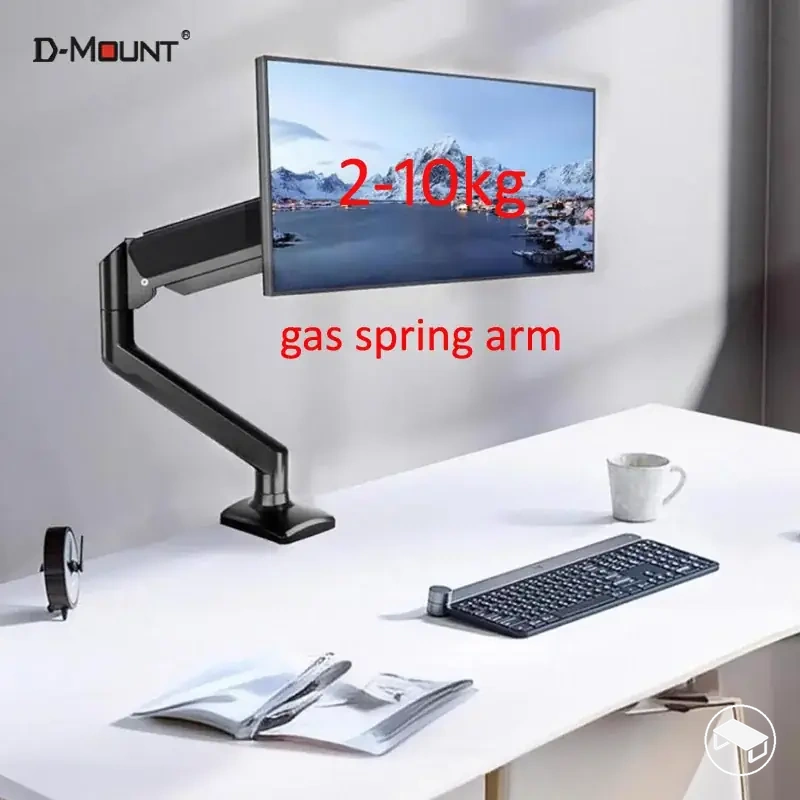

Los productos siguientes sirven como opciones para comparar una vez superadas las comprobaciones de compatibilidad. Verifica los detalles de cada ficha antes de elegir.
