Oyuncu Masası Aksesuarı Kelepçe Uyumluluk Kontrol Listesi

Bir oyuncu masası aksesuarı kelepçesi, amaçlanan montaj noktasında dört koşul birlikte karşılandığında uyumludur: masa kalınlığı modelin belirtilen aralığında olmalı, üst ve alt temas yüzeyleri kelepçe yastıklarının tasarlandığı gibi oturmasına izin vermeli, kelepçe donanımı için gereken arka ve masa altı boşluk bulunmalı, aksesuar yükü üreticinin bu yapılandırma için belirttiği sınır içinde kalmalı ve masa yüzeyi montaj noktasında yerel desteği sağlayabilmelidir. Masa kalınlığı tek başına uyumluluğu doğrulamaz; modele özgü minimum ve maksimum kalınlık sınırlarını ve yük kapasitesini üretici teknik özelliklerinden, temas ve boşluk koşullarını ise gerçek montaj noktasından doğrulayın.

Uyumluluk doğrulama aracı

Kelepçe uyumluluğunu 4 adımda kontrol edin

Her ölçütü, kelepçeyi gerçekten takmayı planladığınız masa noktasına göre değerlendirin. “Evet” yanıtı, ilgili koşulun modele özgü teknik özellik veya gerçek masa geometrisiyle doğrulandığı anlamına gelir.

1. Kalınlık aralığı Ölçülen yerel masa kalınlığı, bu kelepçe modelinin belirtilen minimum–maksimum aralığında mı? Henüz doğrulamadım Evet Hayır 2. Temas yüzeyleri Üst ve alt kelepçe yastıkları, eğim veya çıkıntı tarafından bölünmeden tasarlandığı gibi oturabiliyor mu? Henüz doğrulamadım Evet Hayır 3. Arka ve alt boşluk Kelepçe gövdesi, vida hareketi, baskı yastığı ve sıkma erişimi için gereken yol engelsiz mi? Henüz doğrulamadım Evet Hayır 4. Yük ve yerel destek Amaçlanan aksesuar yükü üretici sınırı içinde ve masa yüzeyi bu montaj noktasında uygun durumda mı? Henüz doğrulamadım Evet Hayır

Uyumluluğu değerlendir Sıfırla

Başlangıç: Dört ölçütü doğrulayın; kesin sayısal sınırlar kelepçe modelinin teknik özelliklerine bağlıdır.

Aşağıdaki bölümler, bu dört koşulu gerçek montaj noktasında nasıl ölçüp yorumlayacağınızı ayrıntılandırır.

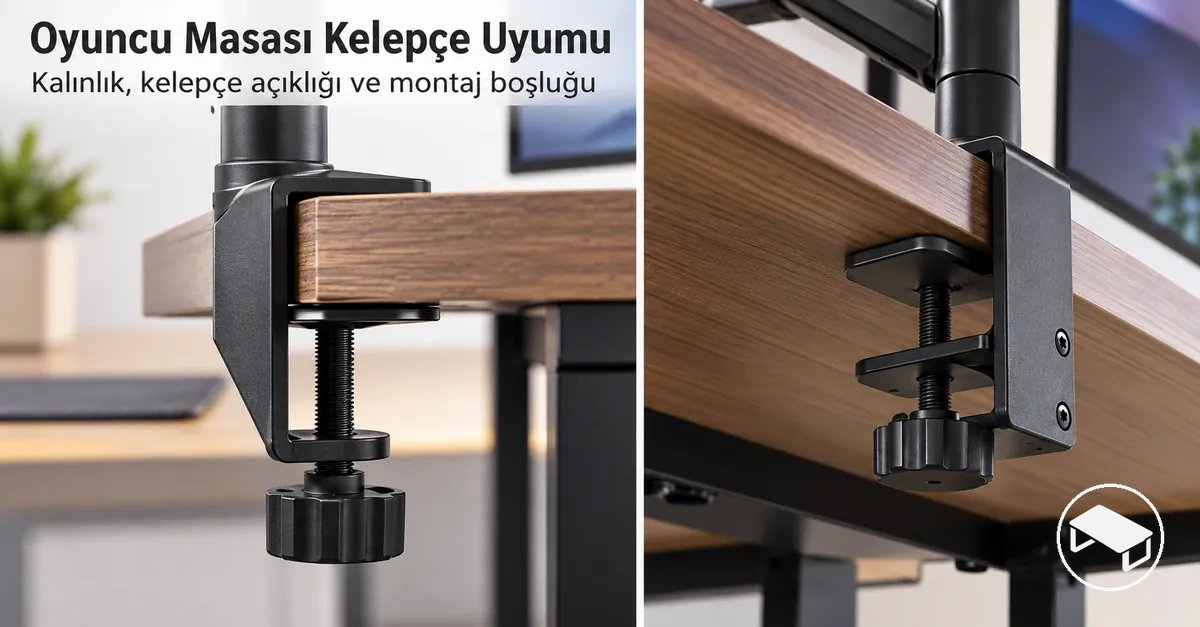

Kelepçe Uyumluluğunu Belirleyen Masa ve Montaj Koşulları

Kelepçe uyumluluğu, masa tarafındaki koşulların ve montaj tarafındaki koşulların aynı montaj konumunda örtüşmesini gerektirir.

Masa, kelepçe için erişilebilir geometri sağlamalı; montaj ise bu geometriyi desteklenen uyum koşulları içinde karşılamalıdır.

Uygun bir konum, masa kenarı erişimini, desteklenen kalınlık aralığını, kullanılabilir temas yüzeylerini ve kelepçe donanımı için yeterli çevre boşluğunu bir araya getirir.

Yerel uyum, masa veya montaj özelliklerinden tek başına varsayılmamalı; amaçlanan montaj noktasında doğrulanmalıdır.

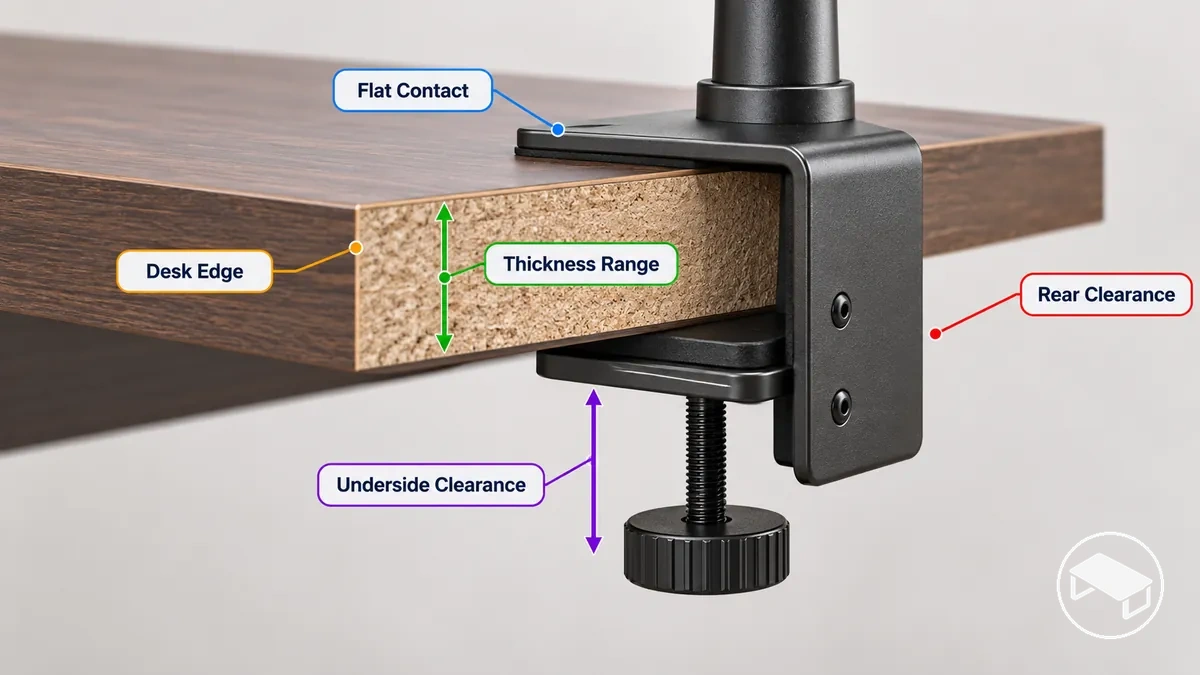

Aşağıdaki şema, masa kenarının, masa yüzeyi kalınlığının, düz temas yüzeylerinin, arka boşluğun ve alt boşluğun tek bir montaj konumunda kelepçe gövdesiyle nasıl örtüşmesi gerektiğini gösterir.

Gösterilen kelepçe yapılandırmasının oturması için bu masa ve montaj koşulları birlikte mevcut olmalıdır.

Masa kenarı, kelepçenin bağlantı yoluna fiziksel erişim sağlamalı ve yerel masa kalınlığı, ilgili model için belirtilen desteklenen aralık içinde kalmalıdır.

Montaj konumu, kelepçe yüzeyleri için düz temas ile o kelepçe tasarımının gerektirdiği arka boşluğu ve alt boşluğu da sağlamalıdır; gerekli alanlardan herhangi birindeki bir engel, o yapılandırmanın o konumda oturmasını engeller.

Bu koşullar kelepçenin fiziksel olarak oturup oturmadığını doğrular; masanın amaçlanan yük için yapısal uygunluğu ayrıca değerlendirilmelidir.

Örneğin, arka yapı nedeniyle bağlantı yolu kapanmış bir masa, o konumda kelepçe bağlantılı bir aksesuarı devre dışı bırakabilir; diğer aksesuar veya montaj seçenekleri kullanılabilir kalır.

Bu yerel kelepçe uyumu değerlendirmesi, oyuncu masası aksesuarları ve seçim öncelikleri kapsamındaki daha geniş ürün seçimi ölçütlerinden daha dardır.

Aşağıdaki kontrol listesi, başlıca masa ve montaj koşullarını tek bir doğrulama akışında toplar.

Amaçlanan montaj konumunda masa kenarı erişimini, desteklenen kalınlık aralığını, temas alanını, arka boşluğu ve alt boşluğu doğrular.

• Masa kenarı erişimi: masa kenarı ve amaçlanan bağlantı yolu fiziksel olarak erişilebilir olmalıdır; bu yoldaki bir engel, kelepçe yapılandırmasının oraya oturmasını engeller.
• Desteklenen kalınlık aralığı: yerel masa yüzeyi kalınlığı, söz konusu kelepçe modeli için belirtilen aralık içinde kalmalıdır; bu aralığın dışındaki bir kalınlık, modelin kalınlık uyum koşulunu karşılamaz.
• Düz temas: montaj konumu, kelepçenin üst ve alt temas yüzeyleri için kullanılabilir temas alanı sağlamalıdır; gerekli teması engelleyen bir şekil veya engel, o uyum koşulunu ortadan kaldırır.
• Arka boşluk: masa kenarının arkasındaki alan, kelepçenin masa yüzeyinin ötesine uzanan parçalarını barındırmalıdır; gerekli alandaki bir engel, amaçlanan yapılandırmayı engeller.
• Alt boşluk: montaj konumunun altındaki alan, kelepçe gövdesi ve sıkma mekanizmasının gerektirdiği donanım alanını sağlamalıdır; oradaki bir engel, kelepçenin gereken konumunu almasını engelleyebilir.

Kelepçe Montajları Masa Kenarı Erişimi Gerektirirken Masa Deliği (Grommet) Montajları Uygun Bir Açıklık Gerektirir

Bağlantı yolu farklıdır: kelepçe montajı erişilebilir bir masa kenarı, masa deliği (grommet) montajı ise uygun bir masa açıklığı ve alt erişim gerektirir. Her iki yöntemde de ölçüler ve donanım yolu ilgili montaj modelinin teknik özellikleriyle eşleşmelidir.

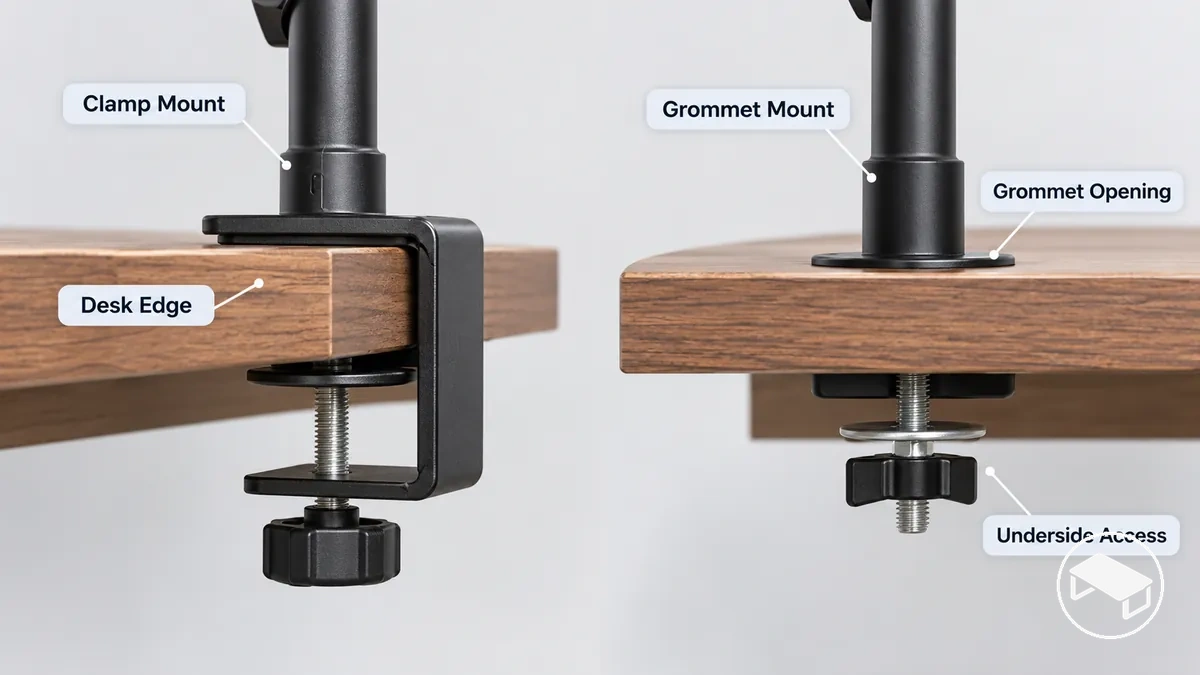

Aşağıdaki karşılaştırma görseli, iki bağlantı yolunun masa koşullarını gösterir: kelepçe montajı erişilebilir masa kenarını kavrar; masa deliği (grommet) montajı ise montaj yüzeyindeki uygun bir açıklıktan geçer ve bağlantı donanımı için masa altında erişim gerektirir.

Hiçbiri evrensel olarak daha uyumlu değildir. Kullanılabilir kenar yoksa uygun bir masa deliği montajı çözüm olabilir; uygun açıklık yoksa erişilebilir kenar kelepçe montajına olanak verebilir.

Masa Kalınlığı ve Kelepçe Açıklık Aralığı

Kalınlık uyumunun doğrulanabilmesi için, amaçlanan montaj noktasında ölçülen masa kalınlığı o kelepçe modeli için belirtilen minimum ve maksimum sınırlar içinde kalmalıdır.

Desteklenen aralık modele özgüdür; üreticinin belirttiği teknik özellik mevcut olmadığında evrensel bir milimetre sınırı varsayılmamalıdır.

Bu aralığın içinde olmak gereklidir; ancak yeterli temas, boşluk ve yerel destek ayrıca doğrulanmadıkça genel montaj uygunluğunu tek başına doğrulamaz.

Belirtilen minimum kalınlık da maksimum kalınlık da uyum kararını etkiler.

Örneğin, belirtilen minimumun altındaki ölçülen bir kalınlık, kelepçenin amaçlanan kavrama aralığının dışında kalabilir; belirtilen maksimumun üzerindeki bir ölçüm ise kullanılabilir kelepçe açıklığını aşabilir.

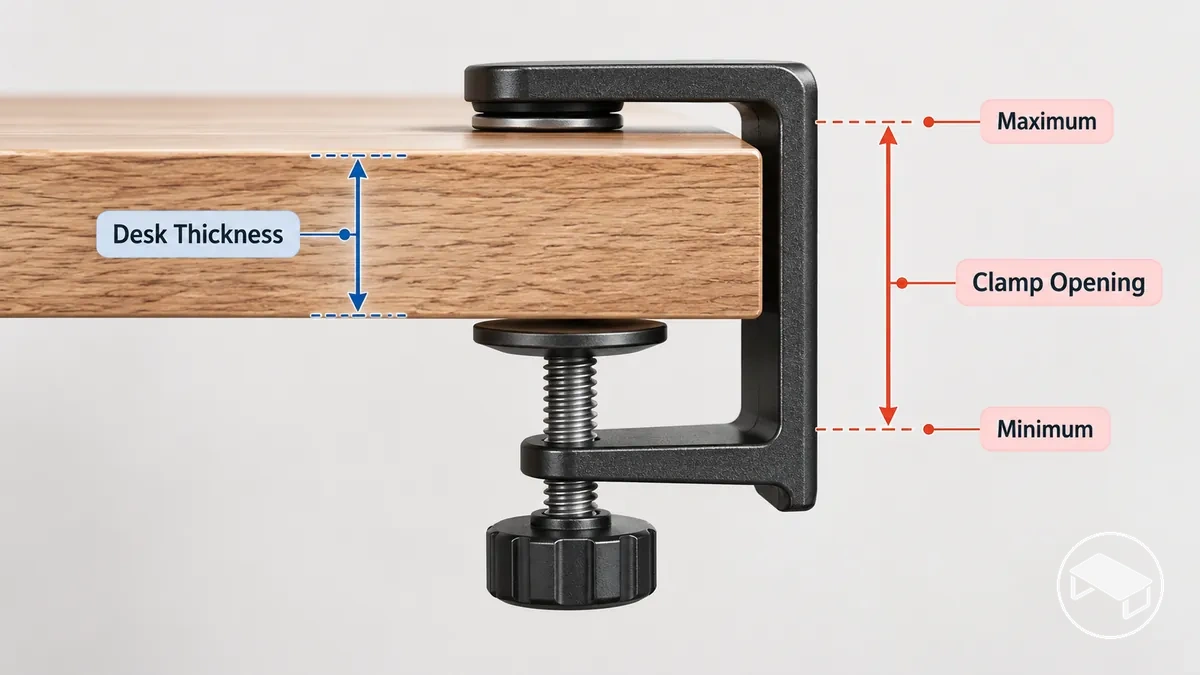

Şema, masa yüzeyi kalınlığını kelepçe açıklık genişliğinden ve üst ile alt temas noktalarından ayrı göstererek bu ilişkiyi netleştirir.

Aşağıdaki koşulları kullanarak amaçlanan montaj noktasında masa kalınlığını belirtilen kelepçe açıklık aralığıyla karşılaştırın.

Belirtilen desteklenen aralığın dışındaki bir masa, yalnızca maksimum kelepçe açıklığına veya zorlamalı kavramaya dayanarak uyumlu varsayılmamalıdır.

Evrensel bir kalınlık eşiği uygulamak yerine belirli kelepçe modeli için montaj üreticisinin belirttiği minimum ve maksimum sınırları kullanın.

Amaçlanan Kelepçe Konumunda Masa Yüzeyi Kalınlığını Ölçün

Masa yüzeyi kalınlığını, masa kenarında amaçlanan tam kelepçe konumunda ölçün; ölçüm, kelepçenin gerçekte kapsayacağı yüzeyleri temsil etmelidir.

Ölçüm sınırları olarak o noktadaki üst yüzeyi ve gerçek alt yüzeyi kullanın.

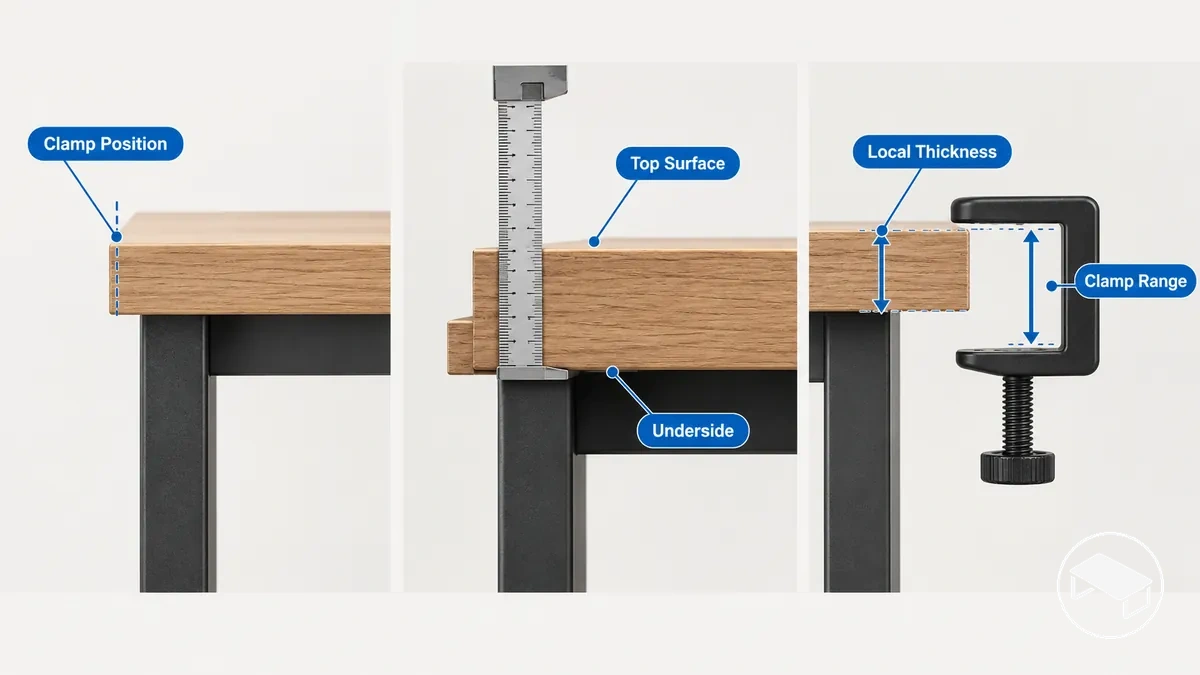

Aşağıdaki görsel, üç adımlı kontrol öncesinde tam ölçüm konumunu ve yüzeyleri gösterir.

1. Kelepçenin masa yüzeyini kapsayacağı masa kenarında amaçlanan tam kelepçe konumunu belirleyin.
2. O konumda üst yüzeyden gerçek alt yüzeye kadar ölçün; bir çıkıntı veya kademeli profil yerel kalınlığı değiştiriyorsa, kelepçenin kapsayacağı yüzeyleri izleyin.
3. Yerel ölçümün belirtilen sınır içinde kalıp kalmadığını doğrulamak için ölçülen kalınlığı belirli montaj için belirtilen kelepçe açıklık aralığıyla karşılaştırın.

Örneğin, amaçlanan kelepçe konumunda bir çıkıntı veya kademeli kenar varsa, ilgili masa yüzeyi kalınlığı, üst yüzey ile kelepçenin orada gerçekte temas edeceği alt yüzey arasındaki açıklıktır.

Bu ölçüm yalnızca yerel kalınlık koşulunu doğrular; genel uyumluluk için temas, boşluk ve yük desteği ayrıca kontrol edilmelidir.

Masa Kenarı Şekli ve Kelepçe Temas Alanı

Masa yüzeyi kalınlığı montajın desteklenen aralığı içinde olsa bile masa kenarı şekli kullanılabilir kelepçe temas alanını azaltabilir.

Bir kelepçe, üst ve alt yastıklarının masaya değdiği kullanılabilir oturma yüzeylerine ihtiyaç duyar ve mevcut temas derinliği kelepçenin geometrisine uygun olmalıdır.

Bir pah, yuvarlatılmış kenar, çıkıntı veya taşma bu yüzeyleri değiştirebilir; ancak masayı otomatik olarak uyumsuz hale getirmez.

Bu nedenle karar odağı, amaçlanan montaj noktasında mevcut olan kullanılabilir düz temas alanıdır.

Örneğin, bir kenar profili üst kelepçe yastığı için yeterli üst temas sağlayabilirken bir pah veya yuvarlatılmış alt yüzey, alt yastık için mevcut düz teması azaltabilir.

Bir çıkıntı veya taşma, kelepçe yastıklarının masa kenarına göre nereye oturabileceğini kaydırarak temas derinliğini de değiştirebilir.

Aşağıdaki kontrol listesini kullanarak masa kenarı şeklini ve kelepçe temas alanını hem üst temas hem de alt temas noktalarında, kullanılabilir temas derinliğiyle birlikte kontrol edin.

• Üst yastık oturması: Üst temas alanı, kelepçe yastığı için düz bir temas yüzeyi sağlar; kesintili veya güçlü biçimde kavisli bir yüzey kullanılabilir oturmayı azaltır.
• Alt yastık oturması: Alt temas alanı, alt yastık için kullanılabilir düz bir temas yüzeyi sağlar; bir pah, yuvarlatılmış kenar veya kademe oturmaya ayrılan alanı azaltabilir.
• Temas derinliği: Masa kenarı, kelepçenin temas yüzeylerinin amaçlanan alana oturması için yeterli kullanılabilir derinlik sağlar; yetersiz derinlik kullanılabilir kelepçe temasını sınırlar.
• Kenar profili kesintisi: Bir yastığın oturma alanı içindeki pah veya yuvarlatılmış kenar temas koşulunu değiştirir; bu nedenle uyumluluk, o kelepçenin kullanılabilir yüzeylere hâlâ oturup oturamadığına bağlıdır.
• Yerel taşma veya çıkıntı: Kelepçenin oturma yolundaki bir çıkıntı veya taşma yerel geometriyi değiştirir; bu nedenle kullanılabilir oturmanın hâlâ mevcut olup olmadığını gerçek üst ve alt temas yüzeyleri belirler.

Yastıklar amaçlanan montaj noktasında kullanılabilir yüzeylere oturamıyorsa, masa kalınlığının desteklenen aralıkta olması temas uyumunu tek başına doğrulamaz.

Masa kenarı şeklini, üst teması, alt teması ve temas derinliğini, kare olmayan her kenarın uyduğunu ya da uymadığını varsaymak yerine belirli kelepçe için yerel oturma koşulları olarak değerlendirin.

Pahlı, Yuvarlatılmış ve Çıkıntılı Kenarlar Kullanılabilir Kelepçe Temasını Azaltır

Kenar profilinin adı tek başına uyumluluk kararı vermez. Kritik değer, kelepçe yastıklarının gerçek montaj noktasında kullanabildiği düz temas alanı ve temas derinliğidir.

Profil, yastıkların tasarlandığı gibi oturmasına izin veriyorsa kare olmayan bir kenar otomatik olarak uyumsuz değildir; düz temas yüzeyi yetersizse nominal kalınlık değeri tek başına yeterli değildir.

Montaj Plakaları Masa Yüzeyiyle Yeterli Düz Temas Gerektirir

Bir montaj veya takviye plakası, kelepçe kuvvetini tasarlandığı oturma alanına yayabilmek için amaçlanan konumda yeterli düz destek yüzeyine ihtiyaç duyar.

Kelepçe Donanımı için Arka ve Masa Altı Boşluğu

Kelepçe donanımı, amaçlanan montaj konumunda kelepçe gövdesi, vida hareketi, baskı yastığı ve sıkma hareketi için yeterli arka boşluğa ve masa altı boşluğa ihtiyaç duyar.

Gereken alan kelepçe tasarımına özgüdür; uyum için gövde, vida, baskı yastığı ve sıkma erişiminin gereken konuma ulaşıp hareket yolunu engelsiz tamamlayabilmesi gerekir.

Arka alan, kelepçe gövdesini ve sıkma erişimini barındırmalı; alt alan ise baskı yastığını ve gereken vida hareketini barındırmalıdır.

Bu boşluk koşulları, masa yüzeyi kalınlığının kelepçenin desteklenen aralığı içinde kalıp kalmasından ayrıdır.

Örneğin, bir masa yüzeyi kelepçenin kalınlık gereksinimini karşılayabilir; ancak duvar yakınlığı kelepçe gövdesi veya sıkma erişimi için arka boşluğu kısıtlayabilir ya da sığ alt alan vida hareketini ve baskı yastığı konumlandırmasını kısıtlayabilir.

Kelepçe donanımı için arka ve masa altı boşluğu; arka açıklık, alt derinlik, vida hareketi, baskı yastığı alanı ve mevcut sıkma erişimi kontrol edilerek doğrulanır.

Amaçlanan montaj konumunda masa kenarı çevresinde gereken fiziksel alanı doğrulamak için aşağıdaki kontrol listesini kullanın.

• Arka açıklık: Masa kenarının arkasındaki alan, kelepçe gövdesini amaçlanan konumunda barındırmalıdır; kelepçe tasarımının gerektirdiğinden daha küçük mevcut açıklık, gövdenin o konumu almasını engeller.
• Alt derinlik: Montaj konumunun altındaki alan, kelepçe donanımını tasarımının gerektirdiği derinlik boyunca barındırmalıdır; yetersiz masa altı boşluğu, donanımın gereken alanını almasını engeller.
• Vida hareketi: Vida, kelepçeyi konumlandırmak ve sıkmak için gereken hareket boyunca engelsiz bir yola sahip olmalıdır; kısıtlı hareket, vidanın amaçlanan sıkma konumuna ulaşmasını engeller.
• Baskı yastığı alanı: Alt yüzey, baskı yastığının amaçlanan ayak izini alması için yeterli alan sağlamalıdır; yetersiz alan, yastığın gereken konumuna oturmasını engeller.
• Sıkma erişimi: Duvar yakınlığı ve çevre alanı, kelepçe tasarımının gerektirdiği sıkma hareketine izin vermelidir; kısıtlı erişim, bu sıkma hareketinin amaçlandığı gibi tamamlanmasını engeller.

Masa yüzeyi kalınlığı kontrolünü geçmek, kelepçe donanımı için yeterli arka boşluğu veya masa altı boşluğu garanti etmez.

Montaj konumu ayrıca kelepçe gövdesi, vida hareketi, baskı yastığı ve sıkma erişimi için modelin gerektirdiği alanı sağlamalıdır; bu boşluk koşulları tek başına masa yüzeyinin yapısal uygunluğunu doğrulamaz.

Masa İskeletleri, Kablo Kanalları ve Diğer Engeller Kelepçeyi Engelleyebilir

Masa iskeleti, etek, kablo kanalı veya güç rayı ancak kelepçe gövdesi, vida yolu, baskı yastığı ya da sıkma erişiminin gereken alanına girdiğinde yerel bir uyum çatışması oluşturur.

1. Engel donanım yoluna giriyorsa: o montaj konumu bu kelepçe yapılandırması için uygun değildir; kelepçeyi engelin üzerinden zorlayarak sıkmayın.
2. Başka bir konumda yollar açıksa: alternatif konumu kalınlık, temas, boşluk ve yük desteği açısından yeniden doğrulayın; yer değiştirmek uyum koşulunu değiştirebilir.
3. Hiçbir geçerli konum yoksa: masaya uymayan aksesuar kelepçesi için çözümler kapsamında farklı bir montaj yaklaşımını değerlendirin.

Masa Yüzeyi Dayanımı, Kelepçe Yük Kapasitesi ve Basınç Dağılımı

Kelepçe yük kapasitesi ve masa yüzeyi uygunluğu ayrı kısıtlardır: amaçlanan aksesuar yükü belirli kelepçe için üretici sınırı içinde kalmalı; masa yüzeyi de montaj noktasında uygun yerel desteği sağlamalıdır.

Bir kelepçenin belirtilen yük kapasitesi, yalnızca üreticinin tanımladığı montaj koşullarındaki kelepçe sınırını ifade eder; masa yüzeyinin yerel taşıma uygunluğunu garanti etmez.

Bu nedenle uyumluluk kararı, hem kelepçe değerinin hem de masa yüzeyinin yerel destek koşulunun amaçlanan kurulum için kabul edilebilir olmasını gerektirir.

Örneğin, bir kelepçenin üretici sınırı amaçlanan aksesuar yükünün üzerinde olabilir; ancak masa yüzeyi malzemesi, masa yüzeyi durumu veya montaj noktasındaki yerel dayanım o konumu yine de uygunsuz kılabilir.

Temas alanı, kelepçe kuvvetinin masa yüzeyine nasıl aktarıldığını etkiler. Tasarıma uygun bir takviye plakası temas alanını büyütüp kuvveti daha geniş bir alana yayabilir; ancak tek başına masa yüzeyinin yeterli dayanımda olduğunu kanıtlamaz.

Bu nedenle masa yüzeyi dayanımı, kelepçe yük kapasitesi, temas alanı ve basınç dağılımı aşağıdaki ölçütler kullanılarak birlikte değerlendirilmelidir.

Uyumluluk, her iki koşulun da karşılanmasını gerektirir: aksesuar yükü belirli kelepçenin üretici sınırı içinde kalmalı ve masa yüzeyi malzemesi, masa yüzeyi durumu, yerel dayanım, temas alanı ve basınç dağılımı o montaj yapılandırması için uygun olmalıdır.

Bu ölçütler kontrol edildikten sonra kelepçe tabanlı destek uygun değilse, monitör kolu ve yükseltici karşılaştırması farklı bir destek yaklaşımını karşılaştırmak için sonraki karar adımıdır.

Ürün seçenekleri, amaçlanan kurulum için kelepçe ve masa yüzeyi ölçütleri karşılandıktan sonra değerlendirilmelidir.
